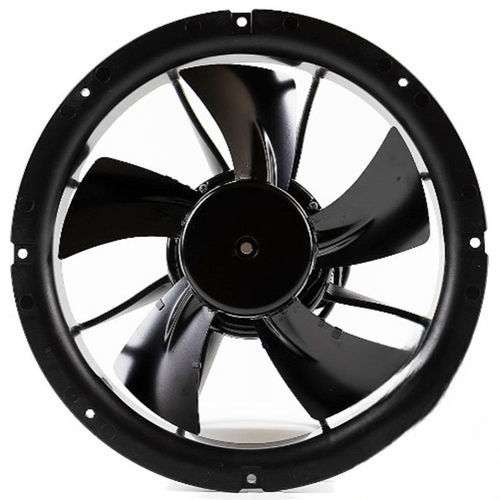

Ventilatore ATEX SE series

assialeantideflagrantedi raffreddamento

Panoramica
Ventilatori assiali EC antideflagranti per ventilazione e raffreddamento in ambienti industriali con atmosfere potenzialmente esplosive. I modelli coprono una gamma di dimensioni e portate d'aria adatte a quadri di controllo, involucri e applicazioni di ventilazione generale, conformi ai requisiti ATEX.

Certificazione
Certificato ATEX rilasciato secondo: Direttiva 2014/34/UE - Allegato III Modulo B. Marcatura dell'apparecchiatura: Ex II 3G Ex ec IIc T4 Gc.

Modelli disponibili e specifiche (tabella)

• SE280AN (Ex67) — 280 x 280 x 90 mm / 11 x 11 x 3.5 in — Portata max: 32.28 m3/min / 1 140 CFM — Protetto elettronicamente.
• SE254AP (Ex68) — Ø254 x 89.5 mm / Ø10 x 3.5 in — Portata max: 23.50 m3/min / 830 CFM — Protetto elettronicamente.
• SE172SAP (Ex67) — 172 x 151.8 x 51.6 mm / 6.7 x 2 in — Portata max: 6.22 m3/min / 220 CFM — Protetto elettronicamente.
• SE1238PT (Ex67)(E) — 119 x 119 x 38 mm / 4.7 x 1.5 in — Portata max: 3.17 m3/min / 112 CFM — Protetto elettronicamente.
• SE1225PT (Ex67) — 120 x 120 x 25 mm / 4.7 x 1 in — Portata max: 2.26 m3/min / 80 CFM — Protetto elettronicamente.
• SE938PT (Ex67)(E) — 92 x 92 x 38 mm / 3.6 x 1.5 in — Portata max: 2.43 m3/min / 86 CFM — Protetto elettronicamente.
• SE925PT (Ex67) — 92 x 92 x 25.2 mm / 3.6 x 1 in — Portata max: 1.58 m3/min / 56 CFM — Protetto elettronicamente.
• SE838PT (Ex67) — 80 x 80 x 38 mm / 3.1 x 1.5 in — Portata max: 1.69 m3/min / 60 CFM — Protetto elettronicamente.
• SE825PT (Ex67) — 80 x 80 x 25 mm / 3 x 1 in — Portata max: 1.18 m3/min / 42 CFM — Protetto elettronicamente.

• Ci riserviamo il diritto di modificare i dati senza preavviso.
• Prestazioni soggette a tolleranza di ±10%.

Caratteristiche tecniche

• Certificazione: ATEX (Direttiva 2014/34/UE - Allegato III Modulo B).
• Marcatura dell'apparecchiatura: Ex II 3G Ex ec IIc T4 Gc.
• Tipo di protezione (per i modelli elencati): Protezione elettronica.
• Gamma modelli inclusa: SE280AN, SE254AP, SE172SAP, SE1238PT, SE1225PT, SE938PT, SE925PT, SE838PT, SE825PT.
• Intervallo dimensioni: da 80 x 80 x 25 mm fino a 280 x 280 x 90 mm.
• Intervallo portata aria (tipico, secondo tabella): 1.18 a 32.28 m3/min (circa 42 a 1 140 CFM).
• Tolleranza prestazioni: ±10% in base alle condizioni di prova.
• Schede tecniche disponibili per i singoli modelli (PDF specifici referenziati nella pagina).
