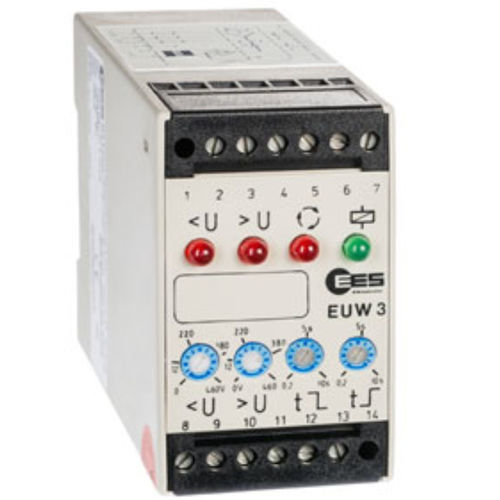

Relè di sorveglianza di sottotensione EUW 3

di sovratensionedi sequenza di fasitrifase

L'EUW 3 supervisiona le reti trifase in caso di sotto e sovratensione, in cui entrambi i punti di commutazione possono essere regolati in modo indipendente l'uno dall'altro. Si devono evitare le sovratensioni. La supervisione viene effettuata separatamente per ogni fase, in modo da riconoscere l'effettiva asimmetria o addirittura un guasto di fase. Inoltre, viene monitorato il senso di rotazione (sequenza delle fasi) e la rottura del filo di neutro. Ogni errore è segnalato dall'accensione del LED rosso corrispondente. Nel funzionamento normale, il relè di uscita viene attivato e la spia di alimentazione (LED verde) si accende. In caso di guasto e di perdita della tensione di alimentazione, il relè si disattiva e la spia di funzionamento si spegne. L'isteresi inserita impedisce il cambiamento permanente della condizione variando la tensione di misura attorno a un punto di commutazione. Con i ritardi di risposta e di caduta regolabili separatamente, è possibile ignorare deliberatamente brevi cadute di rete o asimmetrie durante i processi di accensione.
