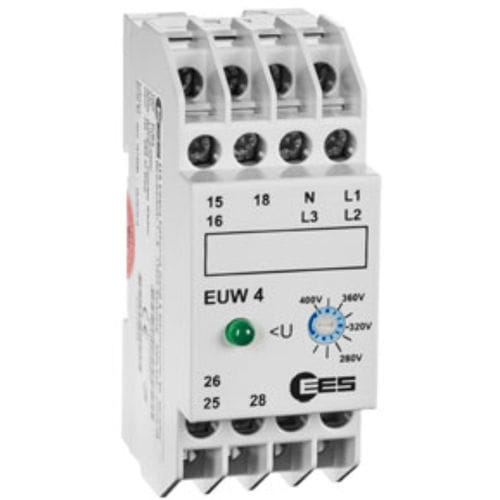

Relè di sorveglianza di sottotensione EUW 4 series

di potenzatrifasesu guida DIN

L'EUW 4 supervisiona le reti trifase in caso di sottotensione. La supervisione non viene effettuata solo per il valore medio della tensione, ma per ogni fase separatamente. In questo modo viene riconosciuta un'asimmetria delle fasi o addirittura un'interruzione di fase. La soglia di commutazione è fissa o regolabile tramite un potenziometro frontale, a seconda della variante di progetto. Inoltre, il filo neutro viene supervisionato in caso di rottura del filo. Quando le tensioni di misura superano il punto di commutazione, il relè di uscita viene attivato con 2 contatti di commutazione e la luce di funzionamento (LED verde) si accende. Quando una o più tensioni di fase scendono al di sotto del punto di commutazione, il relè si disattiva e la spia di funzionamento si spegne. L'isteresi inserita impedisce il cambiamento permanente della condizione variando la tensione di misura intorno al punto di commutazione.
