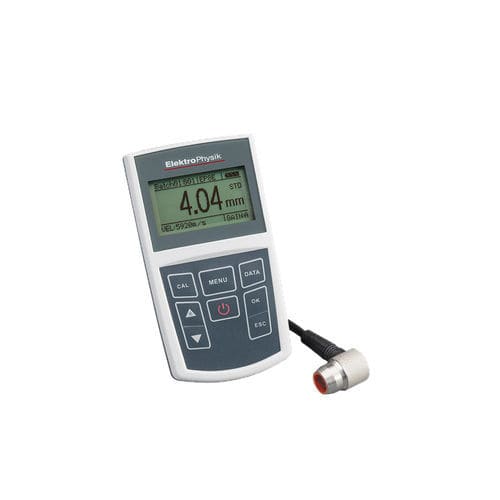

Misuratore di spessore per tubi MiniTest 400 series

per materie plasticheper metallodi vetro

Panoramica
Spessimetro a ultrasuoni basato sul metodo del tempo di transito dell'impulso ultrasonoro. Sei varianti di sonde con frequenze da 2 a 10 MHz coprono una gamma di misurazione da 0,65 mm a 500 mm. Una sonda per alte temperature consente misurazioni su materiali fino a 350 °C.

Varianti

• MiniTest 420 – modello base con le modalità di misura essenziali.
• MiniTest 430 – funzioni estese con memoria dati integrata e interfaccia USB.
• MiniTest 440 – modello di fascia alta in grado di misurare attraverso rivestimenti e supportare sonde echo‑echo.
• MiniTest 450 – modello top con visualizzazione A e B per verifica visiva dell'eco e analisi avanzata.

Riconoscimento automatico delle sonde
Le sonde intelligenti vengono riconosciute automaticamente dallo strumento, evitando la necessità di ricalibrazione manuale in caso di cambio sonda.

Scansione continua
La modalità di scansione continua (modalità Minimum) permette di individuare rapidamente aree assottigliate durante la scansione della superficie.

Dettagli dei modelli

• MiniTest 420: Modello base con modalità Standard e Minimum; memoria di base a seconda della variante.
• MiniTest 430: Memoria integrata 10 gruppi × fino a 500 valori, interfaccia USB; modalità aggiuntive Differenza, Allarme e Scan.
• MiniTest 440: Memoria dati integrata (10 gruppi × fino a 500 valori), USB, 5 modalità di misura; supporta sonde echo‑echo per misure in gamme ridotte.
• MiniTest 450: Visualizzazioni A e B per verifica eco, opzioni avanzate di analisi e documentazione, USB e registrazione dati per ispezioni impegnative.

Applicazione

• Misura non distruttiva dello spessore di materiali duri quali metalli, materie plastiche, vetro e ceramica.
• Ispezione dello spessore su strutture cave (serbatoi, tubazioni, recipienti a pressione, ecc.).

Caratteristiche

• Gamma di misura: 0,65 mm – 500 mm.
• Frequenze delle sonde: 2–10 MHz (sei varianti disponibili).
• Sonda per alte temperature: misure fino a 350 °C.
• Risoluzione: 0,01 mm (0–99,9 mm).
• Frequenza di scansione: fino a 10 misure al secondo.
• Modalità Minimum per individuare zone assottigliate (corrosione, puntinature).
• Modalità Allarme con segnali ottici e acustici per superamento soglie.
• Modalità Differenziale per visualizzare la deviazione dal valore impostato.
• Registratore dati integrato e trasmissione (modelli 430/440/450).

Modalità di misura

• Standard: Visualizza il valore misurato corrente.
• Minimum: Mostra il valore più basso rilevato durante la scansione; adatta per individuare il punto più sottile e superfici curve.
• Differenziale: Mostra la differenza tra lo spessore nominale e lo spessore misurato.
• Allarme (Limite): Segnalazione ottica e acustica al superamento o mancato raggiungimento dei limiti.
• Scan: Modalità ad alta velocità per misurazioni rapide, utile su materiali a temperature elevate.

Confezione

• Strumento MiniTest 420 / 430 / 440 / 450 (a seconda della variante).
• Sonda standard 5 MHz U5.0 per MiniTest 420/430; U5.0E per MiniTest 440/450.
• Manuale d'uso (tedesco / inglese; altre lingue secondo disponibilità).
• 2 × batterie 1,5 V (LR06 / AA).
• Custodia protettiva in gomma.
• 1 flacone (200 ml) di fluido di accoppiamento con protezione anticorrosione.
• Cavo dati (per MiniTest 430 / 440 / 450).
• Software di trasmissione dati.
• Valigetta in plastica.

Specifiche tecniche

• Gamma di misura: 0,65–500 mm (impulso‑eco); misure echo‑echo secondo variante.
• Frequenze sonda: 2–10 MHz.
• Sonda alta temperatura: fino a 350 °C.
• Risoluzione: 0,01 mm (0–99,9 mm); 0,10 mm in base a range e modello.
• Frequenza di misura: fino a 10 misure/s.
• Memoria: modelli 430/440/450: 10 gruppi × fino a 500 valori.
• Interfaccia: USB sui modelli con funzioni estese.
• Alimentazione: 2 × batterie AA; autonomia variabile in base all'uso.
