Misuratore di spessore per pareti MiniTest series

per tubiper materiale non ferrosoper materie plastiche

Panoramica

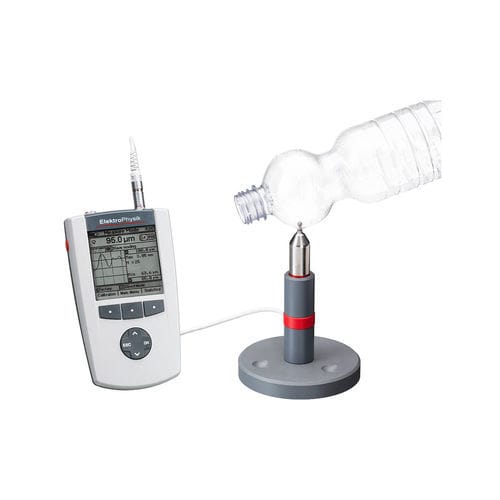

Il MiniTest 7400 FH / 7200 FH è uno strumento magnetostatico per la misura non distruttiva dello spessore di pareti su materiali non magnetici e geometrie complesse. Il sensore SIDSP® integra l'elaborazione digitale del segnale per migliorare precisione e ripetibilità e compensare le variazioni di temperatura. Le sonde hanno punte in carburo indurito e utilizzano sfere di riferimento in acciaio per un contatto riproducibile.

Nota

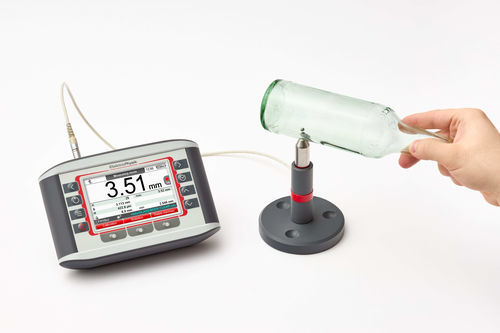

Questo modello (MiniTest 7400FH – 7200FH) è fuori produzione. È sostituito dalla serie MiniTest FH, che offre una gamma più ampia di sonde, interfaccia Bluetooth, funzione di calibrazione rapida dello zero e display più grande.

Applicazioni

• Misura non distruttiva dello spessore delle pareti su materiali non magnetici (plastiche, vetro, ceramica, metalli non ferrosi)
• Corpi cavi e contenitori con geometrie complesse (bottiglie, lattine in alluminio, contenitori plastica e vetro)
• Parti termoformate (bicchieri, lattine, scodelle)
• Parti stampate e ad iniezione in plastica, materiali compositi a fibre e componenti non ferrosi per automotive, avionica e medicale

Caratteristiche

• Capacità di misura fino a 24 mm di spessore (a seconda di sonda e sfera di riferimento)
• Elaborazione digitale integrata nel sensore (SIDSP®) per maggiore precisione e ripetibilità
• Alta risoluzione: 0,1 µm (FH4), 0,2 µm (FH10)
• Frequenze di registrazione selezionabili fino a 20 letture/s
• Sonde resistenti all'usura con punte indurite
• Registrazione e valutazione statistica fino a 240.000 valori (100.000 su MiniTest 7200 FH)
• Visualizzazione dei valori min/max; interfaccia menu con aiuto contestuale
• Interfacce: RS232 TTL e IrDA 1.0

Contenuto fornitura - unità base

• Strumento MiniTest 7200FH o 7400FH
• Software di trasferimento dati MSoft 7 Professional Edition
• Istruzioni d'uso su CD‑ROM (DE/EN/FR/ES/PT/IT) e manuale breve
• 4 batterie AA (LR06)
• Valigetta di trasporto in plastica
• Custodia protettiva in gomma con dispositivo di posizionamento e tracolla
• 1 cacciavite magnetico

Contenuto fornitura - sonda FH 4

• Sonda FH 4
• 3 standard di precisione (circa 0,25 mm, 1 mm e 3 mm)
• Supporto di misura a molla per sonda FH 4
• 1 confezione di 100 sfere d'acciaio Ø 1,5 mm
• 1 confezione di 100 sfere d'acciaio Ø 2,5 mm
• 1 confezione di 50 sfere d'acciaio Ø 4 mm
• Standard di calibrazione zero per sfere 1,5 mm, 2,5 mm e 4 mm
• FH 4 M aggiuntivo: standard di precisione circa 8 mm, confezione da 20 sfere magnetiche Ø 1,5 mm, confezione da 20 sfere magnetiche Ø 3 mm, standard zero per sfere 3 mm

Contenuto fornitura - sonda FH 10

• Sonda FH 10
• 3 standard di precisione (circa 1 mm, 3 mm e 8 mm)
• Supporto di misura a molla per sonda FH 10
• 1 confezione di 100 sfere d'acciaio Ø 2,5 mm
• 1 confezione di 50 sfere d'acciaio Ø 4 mm
• 1 confezione di 25 sfere d'acciaio Ø 6 mm
• 1 confezione di 10 sfere d'acciaio Ø 9 mm
• Standard di calibrazione zero per sfere 2,5 mm, 4 mm, 6 mm e 9 mm
• FH 10 M aggiuntivo: standard di precisione circa 18 mm, confezione da 20 sfere magnetiche Ø 4 mm, confezione da 20 sfere magnetiche Ø 6 mm

Dati tecnici
Esempi di intervalli di misura: sonda FH4 fino a 0–6,0 mm in funzione della sfera di riferimento; sonda FH10 fino a 0–24,0 mm in funzione della sfera. Le tolleranze dipendono da sonda e intervallo (es.: FH4 0–2,0 mm ±(3 µm + 1% lettura); FH10 fino a 24,0 mm ±(60 µm + 2% lettura)).
Risoluzione a basso intervallo: 0,1 µm (FH4); 0,2 µm (FH10). Ripetibilità: migliore di ±(1 µm + 0,5% lettura). Principio di misura: magnetostatico. Frequenza di registrazione: 1, 2, 5, 10, 20 letture/s. Memoria dati: 240.000 valori (100.000 su MiniTest 7200 FH). Calibrazione: di fabbrica, zero, zero + fino a 4 punti. Unità: µm, mm, mils, inch. Rappresentazioni statistiche: numerico, trend e istogramma (solo MiniTest 7400 FH). Temperatura di esercizio: -10 °C a +60 °C (stoccaggio -20 °C a +80 °C). Dimensioni/peso: 153 x 89 x 32 mm / 310 g (con batterie). Alimentazione: 4 x AA (LR06) o alimentatore opzionale 90–240 V~/48–62 Hz.

Caratteristiche / Specifiche

• Modello: MiniTest 7400 FH (anche MiniTest 7200 FH)
• Principio di misura: magnetostatico (sensore SIDSP®)
• Intervallo di misura: fino a 24,0 mm a seconda di sonda e sfera
• Risoluzione: fino a 0,1 µm (FH4)
• Ripetibilità: migliore di ±(1 µm + 0,5% lettura)
• Memoria: 240.000 valori (100.000 su 7200 FH)
• Frequenza di registrazione: fino a 20 letture/s
• Interfacce: RS232 TTL, IrDA 1.0
• Temperatura d'esercizio: -10 °C a +60 °C
• Alimentazione: 4 batterie AA o alimentatore opzionale
