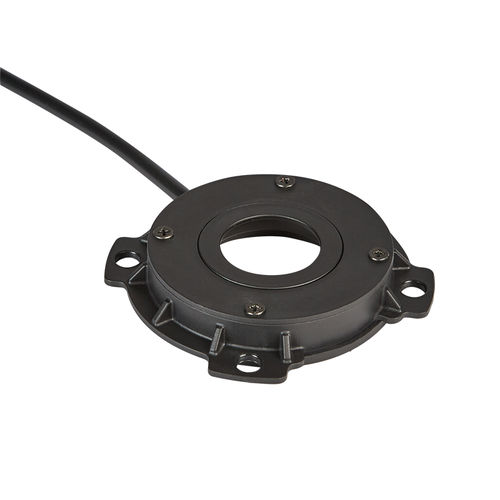

Encoder rotativo sinusoidale

assolutoad effetto HallIP67

Gli innovativi sensori SIN-COS a effetto Hall con montaggio concentrico, utilizzati in accoppiata a un anello magnetico, hanno la funzione di fornire all'unità di controllo del motore un feedback di posizione assoluta dell'albero sottoforma di onda sinusoidale. Sono la soluzione ideale per chi vuole limitare al massimo gli ingombri radiali del motore e può necessitare o meno di avere l’albero passante. Precisi ed affidabili fino a 8000 rpm, grazie al firmware integrato questi sensori offrono anche la possibilità di impostare un segnale di uscita normalizzato in un range di Vpp ed una fase di partenza indipendente dall'effettiva posizione di zero dell'albero (offset di fase). L'impostazione di quest'ultimo parametro è richiesta per quelle applicazioni dove è necessario conoscere la posizione iniziale del rotore ma non è possibile regolarla meccanicamente una volta assemblato il motore. IDONEI PER settore industriale, motori elettrici. CARATTERISTICHE Alimentazione: 5 V; 10-30 V Tipi di output (programmabile): SIN-COS (sinusoidale) Fissaggio: corpo concentrico Cavo e connettore: customizzabile Principio di funzionamento: effetto Hall (contactless) Grado di protezione: IP67
