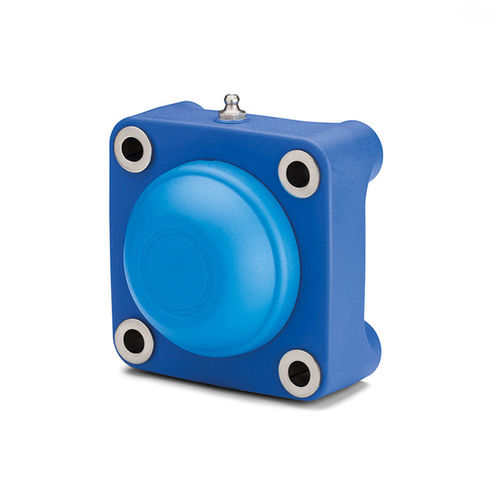

Supporto per cuscinetto con flangia UCF-S-T series

in acciaio inossidabilein acciaioin tecnopolimero

Prodotto

• Supporto terminale con calotta chiusa (cuscinetto di supporto)
• Flangia quadrata con borchie, costruzione in tecnopolimero

Specifiche principali

• Supporto: tecnopolimero a base poliammidica (PA) rinforzato con fibra di vetro, RAL 5005 blu, finitura opaca.
• Boccole e rondelle: acciaio inox AISI 304.
• Cuscinetto: cuscinetto in acciaio cromato di alta qualità con codici di tracciabilità.
• Ingrassatore: ingrassatore dritto in acciaio inox con filetto G 1/8.
• Anelli di tenuta: gomma NBR (VITON® disponibile su richiesta).
• Calotta: tecnopolimero PP rinforzato con fibra di vetro, RAL 5015 blu, calotta chiusa per supporto terminale o per alberi passanti.

Esecuzioni standard

• UCF-S-T: supporto terminale con calotta chiusa.
• UCF-S-P: supporto per albero passante con calotta forata e anello di tenuta NBR per alberi rotanti.

Informazioni generali

• Le dimensioni ingombro sono conformi alla norma ISO 3228.
• Un sistema di anelli di tenuta completamente sigillati protegge il cuscinetto dall'ingresso di sporco.
• La ridotta superficie di contatto della base supporto agevola la sanificazione.
• Errore massimo di allineamento dell'albero: 2,5°.

Istruzioni per l'uso

• Progettato per montaggi con alberi senza spalla di arresto.
• Per prestazioni ottimali, applicare una lubrificazione periodica con grasso resistente alle alte temperature e all'ossidazione.

Altre / Esecuzioni speciali (su richiesta)

• Cuscinetto in acciaio inox AISI 440C.
• Cuscinetti in dimensioni pollici disponibili su richiesta.
• Supporti per alberi con diametri speciali.
• Supporto in tecnopolimero PA conforme FDA (RAL 5005) su richiesta.
• Supporti PP; anelli di tenuta e paraoli in VITON® su richiesta.

Tabella - Articoli disponibili (SKU selezionati)
Codice; Descrizione; d [mm]; d1 [mm]; H [mm]; L [mm]; f [mm]; h1 [mm]; h2 [mm]; h3 [mm]; h4 [mm]; h5 [mm]; Carico statico cuscinetto [N]; Carico dinamico cuscinetto [N]; Carico supporto [N]; Peso [g]
419451; UCF.205-S-A-25-T-C55; 25; 10.5; 49.5; 99.5; 70; 22; 36.9; 47; 17.4; 15; 7800; 14000; 17000; 517
419461; UCF.206-S-A-30-T-C55; 30; 10.5; 55.7; 113; 83; 26; 41; 53.2; 20; 15; 11300; 19500; 17500; 720

Specifiche tecniche

• Materiale del supporto: tecnopolimero PA rinforzato con fibra di vetro, RAL 5005.
• Materiale della calotta: tecnopolimero PP rinforzato con fibra di vetro, RAL 5015.
• Boccole/rondelle: acciaio inox AISI 304.
• Cuscinetto: acciaio cromato con codici di tracciabilità; AISI 440C disponibile su richiesta.
• Anelli di tenuta: NBR; VITON® opzionale.
• Lubrificazione: ingrassatore dritto in acciaio inox, filetto G 1/8.
• Norme: ingombri conformi a ISO 3228.
• Errore massimo di allineamento: 2,5°.
• Dati di carico selezionati: vedere la tabella sopra per carichi statici/dinamici e carico supporto.
