Cerniera a libro CFDX-G-C-B

in tecnopolimeroavvitabileda incasso

Nome commerciale

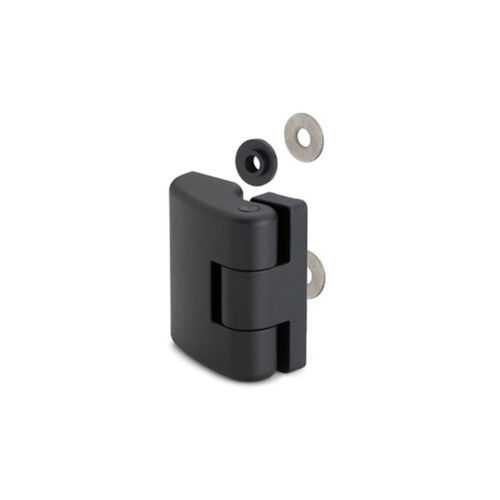

Cerniera CFDX‑G per montanti stretti. Progettata per montaggio su vetri o pannelli; corpi in SUPER‑tecnopolimero (PA) rinforzato con fibra di vetro, finitura nera opaca. Disponibile nelle esecuzioni complanari (C) e non complanari (R) con opzioni di fissaggio B (dadi), p (prigionieri) e SH (fori svasati).

Specifiche principali

• Materiale corpo: poliammide (PA) rinforzata con fibra di vetro, SUPER‑tecnopolimero, nero, finitura opaca.
• Perno di rotazione: PA rinforzato con fibra di vetro (SUPER‑tecnopolimero).
• Rondelle a gradino: NBR, durezza 70 Shore A (incluse). Materiale conforme a FDA CFR.21 e EU 10/2011.
• Rondelle piane: Acciaio INOX A4 UNI 6593‑MT (incluse).
• Spessore massimo porta per alcune esecuzioni: 5 mm (versioni R).

Esecuzioni standard

• CFDX‑G‑C‑B: dadi in acciaio inox con foro filettato sul corpo stretto (montante); boccole cieche in ottone con foro filettato sul corpo largo (porta).
• CFDX‑G‑C‑p: prigionieri filettati in acciaio inox sul corpo stretto (montante); boccole cieche in ottone sul corpo largo (porta).
• CFDX‑G‑C‑SH: fori passanti con sede per viti svasate sul corpo stretto (montante); boccole cieche in ottone sul corpo largo (porta). Versioni SH fornite smontate.

Caratteristiche e applicazioni
La cerniera CFDX‑G (design registrato) è composta da due corpi di dimensioni diverse (lato largo e lato stretto) per impiego su strutture con montante stretto. Il tipo di montaggio riduce il rischio di manomissione. Idonea per porte su vetro o pannelli che richiedono resistenza alla corrosione, leggerezza e isolamento elettrico.

Angolo di rotazione (approx.)
Max ≈ 195° (intervallo −5° a +190°, 0° corrisponde alle superfici complanari). Non superare questo limite per non compromettere le prestazioni meccaniche.

Istruzioni di montaggio

• Per montaggio su vetro/pannello: praticare foro Ø 10,5 ±0,2 mm nel vetro/pannello (spessore minimo 4 mm).
• Posizionare la cerniera centrando la parte corrispondente (d1) nel foro.
• Sul lato opposto inserire rondelle a gradino e piane e fissare con viti (viti non incluse).

Test di resistenza (valori selezionati)
(Colonne separate da " | " ; righe separate da
)
Prova — Sforzo assiale Ea [N] | Carico di rottura Ra [N] | Sforzo radiale Er [N] | Carico di rottura Rr [N] | Sforzo a 90° E90 [N] | Carico di rottura R90 [N]
CFDX‑G‑C.40‑B‑M5 | 488 | 2541 | 397 | 1613 | 347 | 1361
CFDX‑G‑C.40‑p‑M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458
CFDX‑G‑C.40‑SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377
CFDX‑G‑C.50‑B‑M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161
CFDX‑G‑C.50‑p‑M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365
CFDX‑G‑C.50‑SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899
CFDX‑G‑C.60‑B‑M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481
CFDX‑G‑C.60‑p‑M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510
CFDX‑G‑C.60‑SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587

Istruzioni per l’uso (montaggio)
Per versioni SH: assemblare il lato stretto sul montante e il lato largo sulla porta; inserire il perno di rotazione dal lato senza ingrossamento fino al bloccaggio nel corpo cerniera.

Varianti / Articoli disponibili
Famiglia prodotto CFDX‑G con codici e misure (esempi): C.40‑B‑M5, C.40‑p‑M5x14.5, C.50‑B‑M6, C.60‑B‑M6 e relative versioni R e SH. Le varianti definiscono dimensioni (L, B, f, d, ecc.) e tipi di fissaggio (dado, prigioniero, fori svasati).

Note
Rondelle a gradino (NBR) e rondelle piane A4 sono fornite. Versioni SH fornite smontate per facilitare il montaggio. Non superare limiti di angolo né di carico indicati.

Caratteristiche / specifiche tecniche

• Modello: CFDX‑G
• Materiale: SUPER‑tecnopolimero PA rinforzato con fibra di vetro, nero, finitura opaca
• Perno di rotazione: PA rinforzato fibra vetro
• Rondelle: NBR 70 Shore A (incluse)
• Rondelle piane fornite: Acciaio INOX A4 UNI 6593‑MT
• Esecuzioni disponibili: CFDX‑G‑C‑B, C‑p, C‑SH, R‑B, R‑p, R‑SH
• Angolo di rotazione max: ≈ 195°
• Campi d’impiego: montaggi su vetro o pannelli
• Note: evitare sovraccarichi oltre i valori di prova indicati
