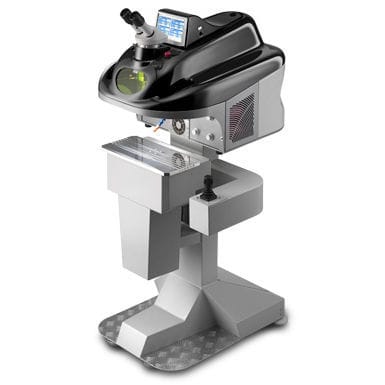

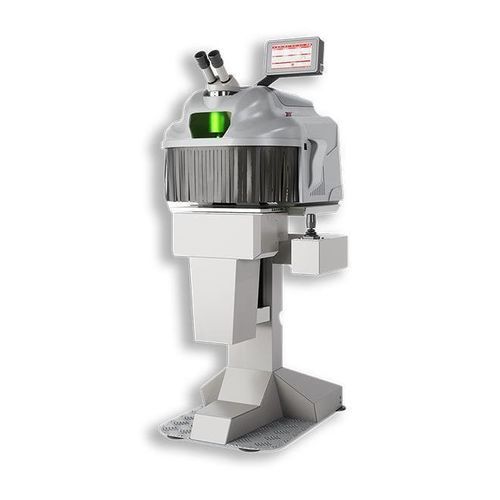

Macchina saldatrice laser Nd:YAG AWL

automaticaper componenti elettroniciper riparazione di stampi e matrici

Descrizione
AWL è la saldatrice laser automatica progettata per la riparazione di piccoli stampi e per la saldatura di precisione di componenti medici e industriali di piccole dimensioni. Dispone di una tavola motorizzata a tre assi (X‑Y‑Z) controllabile tramite joystick o programmi CNC, una camera di saldatura completamente aperta per pezzi di forma o lunghezza non standard, una webcam integrata visualizzata sul display LCD da 7" e asse rotante opzionale per saldature tubolari. Connessioni Wi‑Fi, USB e HDMI disponibili; opzione CNC/G‑CODE con modalità teach per percorsi di saldatura automatici.

Funzionalità principali
AWL è una macchina a pavimento con sorgente laser Nd:Ce:YAG (1064 nm) adatta a micro‑saldature quali assemblaggio componenti, dispositivi medici, guide, linguette batteria, termocoppie e riparazione piccoli stampi. La tavola motorizzata XYZ assicura posizionamento preciso (joystick o CNC) e la camera aperta facilita la gestione di pezzi lunghi o ingombranti. Il display 7" mostra la webcam integrata; il Wi‑Fi consente la parametrizzazione remota. La versione CNC/G‑CODE permette programmazione ed esecuzione automatica dei percorsi per elevata ripetibilità. La fornitura di gas inerte garantisce saldature prive di ossidazione.

Applicazioni

• Saldatura laser manuale o programmabile CNC per micro‑saldature di precisione
• Saldatura di componenti industriali con alta ripetibilità
• Saldatura di pezzi meccanici, dispositivi medici, termocoppie, sensori e linguette batteria
• Riparazione e recupero di piccoli stampi
• Esecuzione automatica di percorsi di saldatura tramite CNC/G‑CODE e modalità teach
• Saldatura lineare su 3 assi e movimento rotante opzionale per pezzi tubolari

Accessori correlati

• Mandrino rotante con foro passante per anelli e parti circolari
• Pulsante a pedale coperto
• Micro‑spot ottica (0,05–0,1 mm)
• Data logger (RSS remote supervisor system)
• Coprioculare (coperture igieniche rimovibili per microscopi laser)

caractéristiques / spécifications techniques

• Modello: AWL
• Brand: Elettrolaser
• Sorgente laser / lunghezza d'onda: Nd:Ce:YAG, 1064 nm
• Potenza media: 90 W; Potenza di picco: 10 kW; Energia per impulso: 245 J
• Frequenza massima: 40 Hz; Tempo impulso: 0,1–25 ms
• Diametro spot: 0,2–2,0 mm; Microspot: opzionale 0,05 o 0,1 mm
• Microscopio: 10X (Leica)
• Sistema 3D vision: opzionale; Telecamera su display: webcam integrata su 7" LCD
• Controllo esterno / UI: Touch Screen a colori 7"; opzione CNC/G‑CODE con modalità teach
• Memorie programmi: 100
• Wi‑Fi: disponibile; USB/HDMI: opzionale
• Raffreddamento: acqua doppio / 4 l
• Ugello Argon e ugello aria compressa: sì
• Tipo: floor standing; Alimentazione: 230 V AC, 50/60 Hz (110 su richiesta) – 2,2 kW
• Dimensioni (cm): 78,4 x 67,1 x 139,2; Peso: 120 kg
• Corsa tavola XYZ: 110 x 88 x 195 mm; Carico massimo tavola: 35 kg; Dimensioni tavola: 190 x 399 mm
