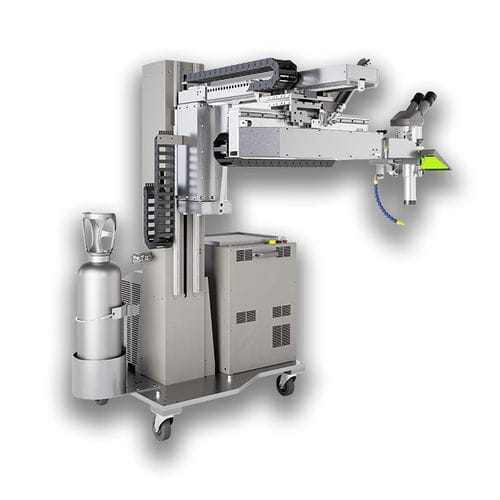

Macchina saldatrice laser Nd:YAG DL 200

ad impulsi elettricimanualeindipendente

Presentazione Combo 200 è il sistema laser progettato per applicazioni industriali di grande portata. Dotato di movimento motorizzato su tre assi (X-Y-Z) controllato tramite joystick, braccio di saldatura orientabile su due assi (inclinazione e rotazione) e doppio risonatore Nd:Ce:YAG con impulsi fino a 200 J e potenza di picco fino a 10 kW, è idoneo alla riparazione di stampi ad iniezione plastica e metallo e di grandi componenti industriali, anche in aree difficili da raggiungere o da posizionare.

Caratteristiche principali Combo 200 unisce potenza, ampio campo di lavoro e precisione di posizionamento. Telecamera ad alta risoluzione integrata, facilità d'uso tramite touchscreen 7" e memorizzazione dei parametri per sostenere la produttività e mantenere il controllo dei processi.

Applicazioni

• Riparazione di stampi per iniezione plastica o metallo
• Saldature strutturali su grandi componenti
• Microriparazioni di precisione in cavità o aree interne
• Chiusura di porosità e crepe su fusioni
• Manutenzione di componenti industriali
• Saldatura su materiali riflettenti come alluminio e rame
• Settori: stampistica, automotive, aerospaziale, utensileria

Prestazioni

• Sorgente laser: doppio Nd:Ce:YAG – 1064 nm
• Potenza media: 140 W
• Potenza di picco: 10 kW
• Energia per impulso: fino a 200 J
• Diametro spot: 0,2 ÷ 2,0 mm
• Controllo assi XYZ: motorizzato con joystick
• Corsa assi: X = 500 mm, Y = 405 mm, Z = 600 mm
• Braccio orientabile su due assi (rotazione + inclinazione)
• Interfaccia operatore: joystick + touchscreen 7"

Accessori e funzioni Regolazione motorizzata dello spot; 7 forme d'impulso preimpostate; nuova forma d'onda smsp e opzione gaussian smooth spot; microscopio Leica 10X integrato; memorizzazione parametri (100 voci); doppio raffreddamento acqua rinforzato (8 l).

caractéristiques / spécifications techniques

• Denominazione commerciale: DL 200
• Sorgente laser: 2x Nd:Ce:YAG – 1064 nm
• Potenza media: 140 W
• Potenza di picco: 10 kW
• Energia per impulso / Max: fino a 200 J
• Frequenza massima: 30 Hz
• Tempo impulso: 0,5 - 20 ms
• Diametro spot: 0,2 - 2,0 mm
• Regolazione spot: motorizzata
• Programmi d'onda: 7 preset
• New smsp wave form: sì
• New gaussian smooth spot: sì
• Microscopio: Leica 10X
• Memorie: 100
• Sistema raffreddamento ad acqua: doppio - enforced / 8 l
• Tipo: floor standing
• Alimentazione: 230 V AC, 50/60 Hz (110 su richiesta) - 4,4 kW
• Dimensioni (cm): 109 x 93 x 149
• Peso: 95 kg
• Corsa assi: X = 500 mm; Y = 405 mm; Z = 600 mm
• Interfaccia operatore: joystick + touchscreen 7"
• Telecamera ad alta risoluzione integrata
