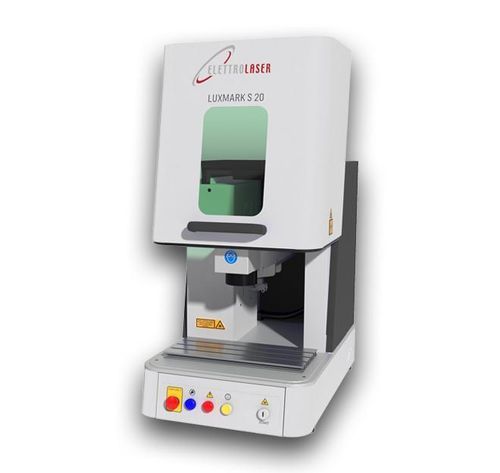

Macchina di marcatura laser a fibra Luxmark S series

laser UVlaser MOPAper ceramica

Panoramica
Luxmark S è un marcatore laser da banco progettato per marcatura, incisione e micro-taglio con precisione per produzioni industriali e orafe. La camera chiusa con porta inclinabile ergonomica garantisce sicurezza e ridotto ingombro. Diverse sorgenti laser (Fiber, MOPA, GREEN, UV) permettono di lavorare metalli, leghe, plastiche, ceramiche e altri materiali.

Caratteristiche principali

• Camera di marcatura: 450 x 285 mm (18" x 11")
• Corsa asse Z motorizzata: 185 mm (7,4")
• Configurazioni laser disponibili: fiber (20/30/50/60 W, inclusi MOPA/NIB), GREEN (3–7 W), UV (3–7 W)
• Frequenza: fino a 4000 kHz (dove applicabile)
• Software: avanzato, professionale, multilingua; compatibile con DXF, DWG, SVG, PLT, AI, BMP, JPG e altri
• Ergonomia: porta inclinabile per carico/scarico facilitato
• Accessori opzionali: tavole XY, visione artificiale, teste 3D, marcatore rotante, incisione rilievo 2.5D

Applicazioni

• Marcatura e incisione laser su metalli, leghe, plastica e ceramica
• Micro-taglio di lamiere e componenti sottili
• Personalizzazione di oggetti complessi o tridimensionali
• Incisione profonda di loghi, testi, numeri di serie, codici a barre e QR
• Marcatura di punzoni e marchi su gioielleria
• Produzione di targhette, medaglie e utensili personalizzati
• Applicazioni orafe, industriali, promozionali e artistiche
• Incisioni in rilievo 2.5D e marcatura su raccordi/tubi
• Integrazione in linee di produzione semiautomatiche o automatizzate

Prestazioni di alto livello

• Ampia area di lavoro: 450 x 285 mm
• Corsa asse Z: 185 mm, controllata e precisa
• Poteri laser disponibili: 20 W / 30 W / 50 W / 60 W (inclusi MOPA, NIB)
• Altre sorgenti: GREEN (3–7 W), UV (3–7 W)
• Frequenza: fino a 4000 kHz
• Software: professionale, multilingua, personalizzabile
• Compatibilità file: DXF, DWG, SVG, PLT, AI, BMP, JPG e altro

Varianti disponibili (tabella riassuntiva)

• Luxmark S - UV
  • Raffreddamento: aria
  • Tipo: desktop
  • Alimentazione: 230 V AC, 50/60 Hz (110 su richiesta) – 1,2 kW
  • Dimensioni (cm): 48,2 x 74 x 70
  • Peso: 88 kg*
  • Potenza erogata: 3 / 5 W
  • Lunghezza d'onda: 355 nm
  • Area di lavoro: 45 x 28,5 cm
  • Focal100: 6 x 6 cm / spot ~16 µm
  • Focal160: 10 x 10 cm / spot ~26 µm
  • Focal210: 14 x 14 cm
  • Assi Z: motorizzato / 20 cm
  • Classe laser: I
  • Altezza max pezzo: 18 cm
• Luxmark S - Green
  • Raffreddamento: aria
  • Tipo: desktop
  • Alimentazione: 230 V AC, 50/60 Hz (110 su richiesta) – 1,2 kW
  • Dimensioni (cm): 48,2 x 74 x 70
  • Peso: 88 kg*
  • Potenza erogata: 3 / 5 W
  • Lunghezza d'onda: 532 nm
  • Area di lavoro: 45 x 28,5 cm
  • Focal100: 6 x 6 cm / spot ~16 µm
  • Focal160: 10 x 10 cm / spot ~26 µm
  • Focal210: 14 x 14 cm
  • Assi Z: motorizzato / 20 cm
  • Classe laser: I
  • Altezza max pezzo: 18 cm
• Luxmark S - Fiber
  • Raffreddamento: aria
  • Tipo: desktop
  • Alimentazione: 230 V AC, 50/60 Hz (110 su richiesta) – 1,2 kW
  • Dimensioni (cm): 48,2 x 74 x 70
  • Peso: 88 kg*
  • Potenza erogata: 20 / 30 / 50 / 60 W (20 W NIB)
  • Lunghezza d'onda: 1064 nm
  • Area di lavoro: 45 x 28,5 cm
  • Focal100: 6 x 6 cm / spot ~16 µm
  • Focal160: 10 x 10 cm / spot ~26 µm
  • Focal210: 14 x 14 cm
  • Assi Z: motorizzato / 20 cm
  • Classe laser: I
  • Altezza max pezzo: 18 cm

Opzioni e accessori

• Software 2.5D per marcatura su pezzi piani e curvi
• Mandrino inclinabile pneumatico per marcatura interna/esterna di anelli (mandrino automatico)
• Tavola XY per automazione e piccole/medie produzioni
• Piastra di guida con estrattore per produzioni in larga scala
• Morsa statica (100 mm o 200 mm)
• Pattern matching (centraggio manuale o automatico con telecamera)
• Testa di marcatura 3D con software dedicato per superfici curve e complesse
• Unità di taglio per tubi (taglio automatico di tubi)
• Reverse engineering
• Sonda altezza dinamica per posizionamento automatico dell'asse Z (rilevamento 40–140 mm)
• Marcatore per targhette per etichettatura automatica/seriale
• Occhiali di sicurezza per applicazioni con laser di classe superiore

Caratteristiche / specifiche tecniche

• Area di marcatura: 450 x 285 mm (18" x 11")
• Corsa asse Z (motorizzata): 185 mm (7,4")
• Area di lavoro: 45 x 28,5 cm
• Altezza massima pezzo (versioni S): 18 cm
• Sorgenti laser disponibili e potenze tipiche: Fiber 20/30/50/60 W (inclusi MOPA/NIB); Green 3–7 W; UV 3–7 W
• Esempi di lunghezze d'onda: Fiber 1064 nm; Green 532 nm; UV 355 nm
• Frequenza: fino a 4000 kHz (per sorgenti applicabili)
• Focali e dimensioni spot: Focal100 = 6x6 cm / ~16 µm; Focal160 = 10x10 cm / ~26 µm; Focal210 = 14x14 cm
• Alimentazione: 230 V AC, 50/60 Hz (110 V su richiesta) – consumo indicativo ~1,2 kW
• Raffreddamento: aria
• Classe laser: I (configurazioni a camera chiusa); alcune operazioni/accessori possono richiedere occhiali
• Formati file supportati: DXF, DWG, SVG, PLT, AI, BMP, JPG, ecc.
• Software: ambiente professionale, multilingua e personalizzabile per flussi industriali
