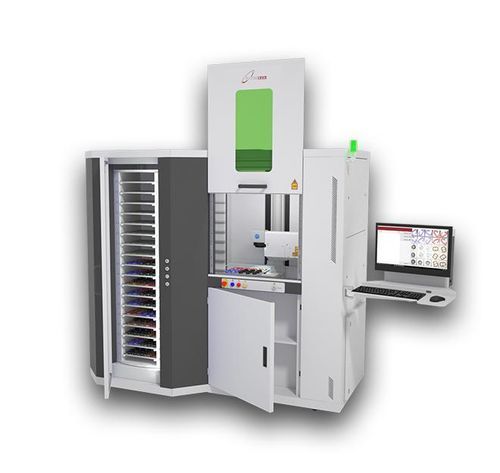

Macchina di marcatura laser a fibra Luxmark W72 series

laser CO2laser UVlaser MOPA

Panoramica
Il Luxmark W72 è un sistema laser industriale progettato per marcatura e microtaglio su larga scala con gestione automatica fino a 72 pallet. Progettato per ambienti produttivi intensivi, il sistema esegue movimentazione, sollevamento, posizionamento e lavorazione automatica dei pallet (300×300 mm) in cicli continui; disponibile integrazione con braccio robotico per automazione avanzata e flussi in ottica Industria 4.0.

Caratteristiche principali (riassunto)

• Gestione automatica di 72 pallet (300×300 mm)
• Movimentazione integrata: sollevamento, posizionamento e scarico automatici
• Progettato per produzione continua 24/7
• Compatibile con sorgenti laser fibra, MOPA, UV, GREEN e CO2 (a seconda della variante)
• Compatibile con lavorazioni 2D, 2.5D e 3D (incisione profonda, microtaglio ad alta precisione, marcature tridimensionali)
• Braccio robotico multi-assi opzionale per carico/scarico e completa automazione (integrazione Industria 4.0)
• Software professionale per marcatura avanzata e controllo dei processi

Applicazioni

• Produzione in serie di componenti metallici e plastici con incisione laser automatizzata
• Microtaglio di precisione per accessori, targhe e componenti tecnici
• Marcatura profonda e codifica univoca su lotti industriali
• Tracciabilità prodotto: numeri seriali, QR code, DataMatrix
• Personalizzazione ad alta velocità per settori industriale, medicale e orafo
• Integrazione in sistemi robotizzati per lavorazioni non presidiate
• Ottimizzazione dei processi in ottica Industria 4.0

Prestazioni di alto livello

• Gestione automatica di 72 pallet (dimensioni 300×300 mm)
• Movimentazione integrata: sollevamento, posizionamento e scarico automatici
• Struttura progettata per produzione continua 24/7
• Configurabile con sorgenti laser fibra, MOPA, UV o GREEN
• Compatibile con lavorazioni 2D, 2.5D e 3D
• Software professionale per marcatura avanzata e controllo dei processi

Caratteristiche / Specifiche tecniche

• Denominazione commerciale: Luxmark W72
• Brand: Elettrolaser
• Numero di pallet: 72
• Dimensione massima pallet: 30 x 30 cm (300×300 mm)
• Peso massimo pallet: 5 kg
• Movimentazione pallet: prelievo, posizionamento, lavorazione e riposizionamento automatici
• Modalità d'uso prevista: produzione continua 24/7
• Sistema di raffreddamento: aria
• Tipo macchina: floor standing
• Alimentazione: 230 V AC, 50/60 Hz (110 su richiesta) - 3 kW
• Dimensioni (cm): 210 x 115 x 192
• Peso indicativo: circa 1000 kg*
• Area di lavoro: 66 x 50 cm
• Asse Z: motorizzato, corsa 30 cm
• Corsa assi: X: 70 cm; Y: 25 cm; Z: 30 cm
• Classe laser: I (sistema chiuso)
• Processi compatibili: marcatura e taglio 2D, 2.5D, 3D
• Focali / aree di marcatura e dimensioni spot: Focal 100: 6x6 cm / spot 16 µm; Focal 160: 10x10 cm / spot 26 µm; Focal 210: 14x14 cm; Focal 254: 17x17 cm; Focal 330: 23x23 cm; Focal 420: 28x28 cm
• Opzioni sorgente laser e potenze tipiche: Fiber: 20 / 30 / 60 / 80 / 100 / 200 W (anche MOPA / NIB / PICO); Green: 3 / 5 W (532 nm); UV: 5 / 10 W (355 nm); CO2: 10 / 30 / 60 / 100 W (10600 nm)
• Accessori e integrazioni opzionali: braccio robot multi-assi per carico/scarico, piastra guida, mandrini pneumatici/3-griffe/inclinabili, tastatore dinamico altezza, pattern matching, teste 2.5D e 3D, aspiratore, taglio tubo, robot 6 assi (fino a 3 kg), occhiali di sicurezza, ecc.
