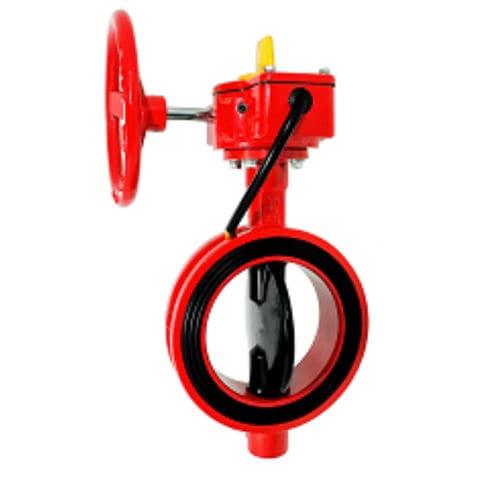

Il modello HBF-300W, valvola a farfalla Wafer con omologazione UL, è progettato per l'uso in sistemi di tubazioni flangiate e viene tenuto in posizione utilizzando due flange e una serie di dadi e bulloni. La valvola a farfalla Wafer richiede che le flange su entrambi i lati siano collegate tra loro per mantenere la valvola in posizione. Prima di installare o rimuovere la valvola, l'intero sistema antincendio a sprinkler o a tubi di livello deve essere spento e svuotato.
Hants è un nostro sottomarchio che fornisce valvole e raccordi di alta qualità per diversi settori industriali.
Come si installa una valvola a farfalla di tipo wafer?
1. Impostare la vite ausiliaria nel punto giusto, per regolare la distanza tra due flange o facce della scanalatura.
2.Per la valvola a farfalla wafer, inserire la valvola e avvitare i bulloni di riposo, allineare i cerchi interni sulla conduttura, assicurarsi che il centro della valvola e il centro della flangia siano concentrici e che la posizione di commutazione del disco non sia bloccata dal diametro interno della flangia o da parti vicine, quindi serrare ripetutamente i bulloni con una diagonale uniforme.
3. Per le valvole a farfalla scanalate, impostare innanzitutto l'anello di tenuta sulla conduttura o sull'estremità della scanalatura della valvola, allineare l'estremità della scanalatura, spostare l'anello di tenuta sul giunto della valvola e della conduttura, installare il cerchio, serrare i bulloni del cerchio, assicurarsi che il centro della valvola e il centro della flangia siano concentrici e che la posizione dell'interruttore del disco non sia bloccata dal diametro interno della flangia o da parti vicine,
4. Dopo aver terminato l'installazione, assicurarsi ancora una volta che l'angolo di apertura sia completo.
Caratteristiche
controllo del flusso d'acqua leggero e a basso costo.
la valvola a farfalla di tipo Wafer con omologazione UL è adatta al sistema di tubazioni antincendio Sprinkler.
indicatore giallo che mostra all'operatore da che parte è rivolto il disco.
---
