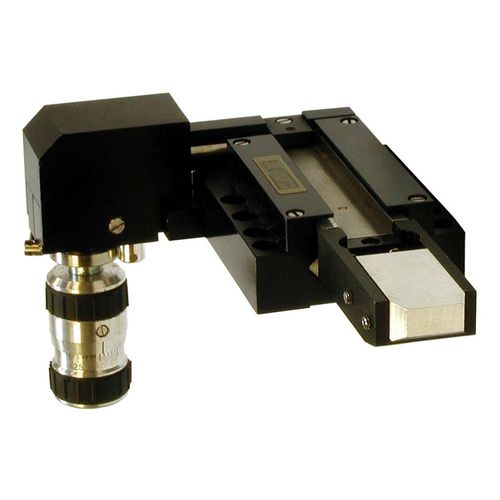

Rivoltatrice ribaltatrice MDE884LH

- Manipolatore di fibre / cristalli θx - Ruota esattamente sull'asse x - Mantiene un'altezza centrale di 18 mm - Disponibile in versione destra e sinistra manipolatore per cavi a nastro / cristalli θx (a lunga portata). L'esclusivo meccanismo a rulli garantisce la rotazione esattamente sull'asse x e mantiene un'altezza centrale di 18 mm. Disponibile in versione destra e sinistra. Può essere fornito anche con regolazioni θy e θz. Il blocco anteriore viene lavorato da Elliot Scientific (o dal cliente) per posizionare il blocco con scanalatura a V in silicone sul nastro in fibra (US: fiber). In alternativa, può essere sostituito da un supporto per il dispositivo, come mostrato nella foto sottostante. L'esclusivo design del rullo meccanico prevede il disaccoppiamento della corsa del regolatore lineare dal movimento del rullo, riducendo al minimo lo spostamento radiale durante la rotazione. Ciò garantisce che i movimenti angolari siano esattamente intorno all'asse x e che non venga introdotto alcuno spostamento radiale. La precisione del movimento si traduce in un livello molto elevato di accuratezza dell'angolo di rollio. Specifiche tecniche Configurazione - Mano sinistra Altezza del centro - Mantenuta a 18 mm rotazione θx - Intervallo grossolano - ± 4° - Campo fine - ± 10 minuti d'arco θx Risoluzione - Regolazione grossolana - 8 secondi d'arco
