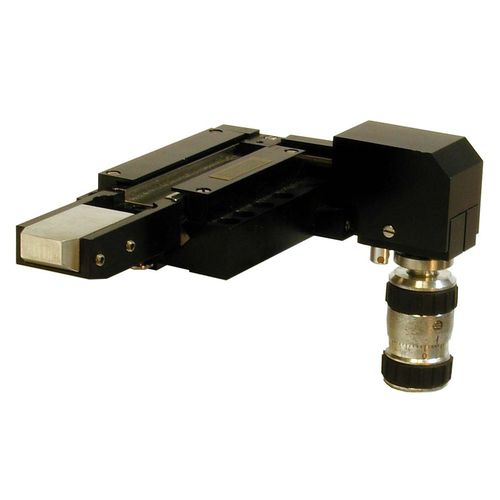

Rivoltatrice ribaltatrice MDE884RH

- Manipolatore di fibre θx / cristallo - Ruota esattamente sull'asse x - Mantiene un'altezza centrale di 18 mm - Disponibili versioni destre e sinistre (RH non adatto alla combinazione con MDE185) Questo manipolatore per cavi a nastro / cristalli θx (portata lunga) ha un meccanismo di rotazione unico per assicurare che la rotazione sia esattamente sull'asse x, ad un'altezza centrale di 18 mm. Sono disponibili versioni destre e sinistre. Può anche essere fornito con regolazioni θy e θz. Il blocco anteriore viene lavorato da Elliot Scientific (o dal cliente) per posizionare il blocco di silicio con scanalatura a V sul nastro in fibra (US: fibra). In alternativa, può essere sostituito da un supporto per dispositivi come mostrato nella foto qui sotto. Il design unico del rullo meccanico presenta un disaccoppiamento della corsa del regolatore lineare dal movimento del rullo, che riduce al minimo qualsiasi offset radiale durante la rotazione. Questo assicura che i movimenti angolari siano esattamente sull'asse x e che non venga introdotto alcun offset radiale. La precisione del movimento si traduce in un livello molto alto di accuratezza dell'angolo di rollio. NOTA - La versione RH del MDE884, non è compatibile con l'unità MDE185 Picth e Yaw, se non siete sicuri, contattate il team di vendita Elliot Scientific per consigli su ulteriori configurazioni.
