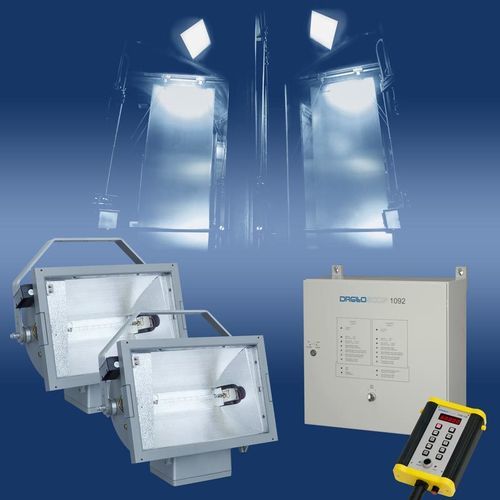

Stroboscopio di visione per macchina industriale DRELLOSCOP 1092
stazionarioad alta intensitàcon lampada separata

Stroboscopio di visione per macchina industriale - DRELLOSCOP 1092 - ELMED Dr. Ing. Mense GmbH - stazionario / ad alta intensità / con lampada separata
Stroboscopio di visione per macchina industriale - DRELLOSCOP 1092 - ELMED Dr. Ing. Mense GmbH - stazionario / ad alta intensità / con lampada separata
Stroboscopio di visione per macchina industriale - DRELLOSCOP 1092 - ELMED Dr. Ing. Mense GmbH - stazionario / ad alta intensità / con lampada separata - immagine - 2
Stroboscopio di visione per macchina industriale - DRELLOSCOP 1092 - ELMED Dr. Ing. Mense GmbH - stazionario / ad alta intensità / con lampada separata - immagine - 3
Stroboscopio di visione per macchina industriale - DRELLOSCOP 1092 - ELMED Dr. Ing. Mense GmbH - stazionario / ad alta intensità / con lampada separata - immagine - 4
Stroboscopio di visione per macchina industriale - DRELLOSCOP 1092 - ELMED Dr. Ing. Mense GmbH - stazionario / ad alta intensità / con lampada separata - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ELMED Dr. Ing. Mense GmbH

Caratteristiche

Specificazioni
ad alte prestazioni, stazionario, ad alta intensità, 110-230 V, con lampada separata, a tenuta stagna, di visione per macchina industriale

Descrizione

Panoramica
  • Elevata emissione luminosa e illuminazione su ampie superfici per ispezioni industriali su larga scala e per l'industria siderurgica
  • Controllo visivo della qualità e individuazione dei difetti superficiali (es. segni periodici dei rulli, segni di vibrazione, depositi di scoria, gocce di emulsione)
  • Progetto industriale robusto e protetto dagli spruzzi per funzionamento continuativo (IP54)
  • Unità elettronica da parete con visualizzazione dello stato e unità di controllo remoto 1090 FB (supporto magnetico)
  • Disponibile con una o due lampade a fascio largo LE 4149; tubi flash al quarzo ad alte prestazioni 106-1
  • Non richiede ventilazione esterna dei tubi flash, evitando contaminazioni all'interno della lampada
  • Design modulare per una manutenzione agevole
  • Frequenza di flash fino a 130 Hz / 7800 min-1 (trigger esterno fino a 2080 Hz con divisore di frequenza integrato)
  • Controllo interno ed esterno della frequenza di flash, sfasamento regolabile, regolazione della luminosità e funzione slow-motion
  • Funzione di spegnimento automatico (configurabile)


Versioni / Contenuto della fornitura
  • Codice 0D1109200005 - DRELLOSCOP 1092 con 2 x lampada LE 4149:
    • Unità elettronica DRELLOSCOP 1092
    • 2 x lampada LE 4149 incl. staffa di montaggio, cavo di collegamento 10 m e connettore
    • 2 x tubo flash ad alte prestazioni 106-1
    • Unità di controllo remoto 1090 FB incl. cavo di collegamento 15 m
    • Cavo di alimentazione 6 m
    • Spina per collegamento trigger esterno
    • Chiave per scatola elettronica
    • Manuale d'uso (inglese o tedesco)
  • Codice 0D1109200006 - DRELLOSCOP 1092 con 1 x lampada LE 4149:
    • Unità elettronica DRELLOSCOP 1092
    • 1 x lampada LE 4149 incl. staffa di montaggio, cavo di collegamento 10 m e connettore
    • 1 x tubo flash ad alte prestazioni 106-1
    • Unità di controllo remoto 1090 FB incl. cavo di collegamento 15 m
    • Cavo di alimentazione 6 m
    • Spina per collegamento trigger esterno
    • Chiave per scatola elettronica
    • Manuale d'uso (inglese o tedesco)


Documenti
  • Scheda tecnica disponibile in inglese e tedesco


Specifiche tecniche
  • Alimentazione: 230 VAC, 40–60 Hz (opzionale 115 VAC)
  • Consumo: max. 1600 W
  • Dimensioni (L x A x P): unità elettronica 500 x 500 x 210 mm; lampada LE 4149 (senza staffa) ca. 560 x 500 x 320 mm; unità di controllo 1090 FB 210 x 290 x 90 mm
  • Peso: unità elettronica ca. 16 kg; lampada LE 4149 ca. 16 kg; unità di controllo 1090 FB ca. 2,5 kg
  • Intervallo di frequenza: 60–130 Hz / 3600–7800 min-1; ingresso esterno min. 60 Hz – max. 2080 Hz con divisore integrato
  • Controllo interno: manopola sull'unità 1090 FB
  • Controllo esterno: impulsi 0,5–30 V o tensione continua 0–10 V (opz. corrente di comando 0–20 mA)
  • Visualizzazione: display 5 cifre 7-segmenti su unità 1090 FB; visualizzazione in Hz / min-1
  • Sfasamento: 0°–360° (per trigger esterno)
  • Funzione slow-motion: frequenza di battimento ±9.500 Hz (per trigger esterno)
  • Spegnimento automatico: attivabile – 2,5 min
  • Durata del flash: ca. 50 μs
  • Energia del flash: max. 5,5 J, regolabile
  • Intensità luminosa (per lampada / dipendente dalla frequenza): max. 1780 lux (@ 150 cm); max. 1000 lux (@ 200 cm); max. 640 lux (@ 250 cm)
  • Area illuminata (per lampada): ca. 2430 x 1290 mm (@ 150 cm); ca. 3240 x 1720 mm (@ 200 cm); ca. 4050 x 2150 mm (@ 250 cm)
  • Sorgente luminosa: tubo flash al quarzo ad alte prestazioni 106-1
  • Temperatura di esercizio: 0° … +40° C; stoccaggio: -20° … +70° C
  • Classe di protezione: IP54; Certificazione: CE


Caratteristiche / Specifiche
  • Modello: DRELLOSCOP 1092
  • Famiglia: HELIO-STROB
  • Alimentazione: 230 VAC (opz. 115 VAC)
  • Consumo max.: 1600 W
  • Frequenza interna: 60–130 Hz
  • Trigger esterno: fino a 2080 Hz con divisore
  • Energia flash: fino a 5,5 J, regolabile
  • Durata flash: ca. 50 μs
  • Intensità a 150/200/250 cm: 1780 / 1000 / 640 lux
  • Area illuminata a 150/200/250 cm: 2430 x 1290 / 3240 x 1720 / 4050 x 2150 mm
  • Classe di protezione: IP54
