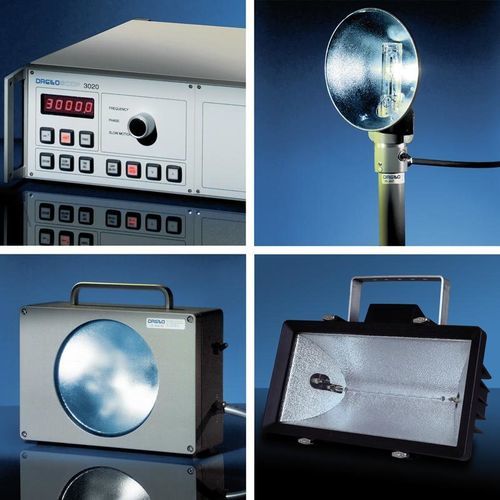

Stroboscopio digitale DRELLOSCOP 3020

ad alta intensitàcon lampada separataa tenuta stagna

Panoramica DRELLOSCOP 3020 – Sistema stroboscopico industriale per ispezione, analisi delle vibrazioni, misura della velocità di rotazione, studi di cavitazione e controllo qualità. Sono disponibili tre varianti di lampade selezionabili. La frequenza di lampeggio può essere controllata internamente o esternamente e un'uscita consente la sincronizzazione con dispositivi esterni. Funzione slow-motion e sfasamento regolabile per trigger esterno supportano ispezioni e misure dettagliate.

Caratteristiche principali

• Tre varianti di lampade per diverse applicazioni industriali (portatile, resistente agli spruzzi, fascio largo)
• Illuminamento fino a 12750 lux (a seconda della lampada) a 100 cm
• Intervallo di frequenza fino a 416 Hz / 25000 min⁻¹ (a seconda di lampada/modalità)
• Controllo interno ed esterno della frequenza di lampeggio
• Funzione slow-motion (beat frequency) per osservazione migliorata
• Sfasamento regolabile tra trigger esterno e lampo (0°–360°)
• Uscita clock per sincronizzazione di dispositivi aggiuntivi
• Sincronizzazione master/slave disponibile
• Telecomando e interfaccia RS-232 opzionali

Funzioni

• Controllo interno della frequenza tramite manopola
• Controllo esterno tramite trasduttore (impulsi positivi 0,5–30 Vs) o tensione sinusoidale (1–60 Vss)
• Uscita trigger (12 V positivo, impulsi a forma di ago) per sincronizzazione
• Funzione slow-motion e sfasamento regolabile per trigger esterno

Opzioni

• Telecomando 3001 FB
• Interfaccia seriale RS-232 per controllo via comandi ASCII
• Sincronizzazione master/slave con più dispositivi (es. DRELLOSCOP 3018)
• Divisore/estensione di frequenza per frequenze maggiori con trigger esterno

Varianti di lampade
Lampada portatile HL 4037

• Intensità luminosa: max. 12750 lux (a 100 cm)
• Area illuminata: Ø circa 820 mm (a 100 cm)
• Dimensioni: impugnatura Ø 40 mm, lunghezza impugnatura 120 mm, riflettore 200 mm, lunghezza totale 380 mm
• Peso: circa 1,6 kg (incl. cavo di collegamento 6 m e spina)
• Sorgente luminosa: tubo flash in quarzo 305-1

Lampada resistente agli spruzzi LE 4040

• Intensità luminosa: max. 12750 lux (a 100 cm)
• Area illuminata: Ø circa 820 mm (a 100 cm)
• Dimensioni (L x A x P): 330 x 230 x 110 mm
• Peso: circa 6 kg (incl. cavo di 6 m e spina)
• Classe di protezione: IP67
• Sorgente luminosa: tubo flash in quarzo 305-1

Lampada a fascio largo resistente agli spruzzi LE 4047

• Intensità luminosa: max. 5300 lux (a 100 cm)
• Area illuminata: circa 2200 x 1065 mm (a 100 cm)
• Dimensioni (L x A x P): 465 x 185 x 250 mm
• Peso: circa 7,4 kg (incl. cavo di 6 m e spina)
• Classe di protezione: IP55
• Sorgente luminosa: tubo flash in quarzo 103-1

Specifiche tecniche

• Unità di controllo DRELLOSCOP 3020
• Alimentazione: 230 VAC, 50–60 Hz (opz. 115 VAC)
• Consumo: max. 900 W
• Dimensioni incl. impugnatura (L x A x P): 450 x 133 x 375 mm
• Peso: circa 17 kg
• Intervallo di frequenza (HL 4037 / LE 4040 / modalità automatica): 0,5 – 416 Hz / 30 – 25000 min⁻¹
• Intervallo di frequenza (LE 4047): 0,5 – 240 Hz / 30 – 14400 min⁻¹
• Controllo interno: manopola
• Controllo esterno: trasduttore esterno, impulsi positivi 0,5–30 Vs o tensione sinusoidale 1–60 Vss
• Uscita trigger: 12 V positivo, impulsi a forma di ago, resistenza interna circa 1 kΩ
• Display: 5 cifre, 7 segmenti, visualizzazione in Hz / min⁻¹
• Sfasamento (trigger esterno): 0° – 360°
• Slow-motion (beat frequency): ± 5.000 Hz (trigger esterno)
• Durata lampo: 10 – 25 μs
• Interfaccia seriale: RS-232 (opz.)
• Temperatura di esercizio: 0° … +50° C
• Temperatura di immagazzinamento: -20° … +70° C
• Certificazione: CE
