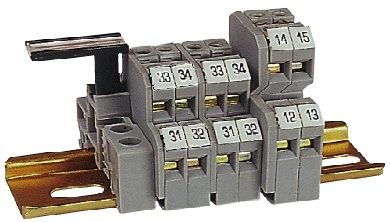

Morsetto componibile su guida DIN

con connessione a vitemultilivello

i multi terminali livellati del elmex sono la soluzione perfetta in cui lo spazio è un vincolo ed i collegamenti ad alta densità sono necessari. Il disegno compatto di questi terminali con 6 millimetri di spessore permette la doppia densità dei collegamenti e ridurre il numero totale dei blocchetti terminali alla metà. Il terminale KUDD4 è suggerito specialmente mentre il relativo livello superiore è compensato lateralmente dalla metà del passo del blocchetto terminali. Ciò offre la migliore accessibilità alle viti più basse del collegamento ed alla migliore visibilità delle etichette di marcatura più basse. I blocchetti terminali KU2D4 con le versioni abbreviate internamente sono adatti ad un immesso a e tre uscite. i blocchetti terminali a tre livelli del elmex possono essere usati per collegamenti ad alta densità e per le apparecchiature speciali dei collegamenti quali i sensori di prossimità. DUSD4 ha un collegamento speciale allegato alla metà ed al livello più basso per facilitare l'interconnessione fra i blocchetti terminali adiacenti, DU3D4 e DUSD4. I circuiti negativi e positivi possono essere gettati un ponte su facilmente insieme ed allora essere collegati ad una fonte di energia con il terminale DU3D4. DUSD4 può essere usato con DU3D4 per fornire un modo rapido ed efficiente di cablaggio dei sensori. DUSD4 viene fornito di ponticello sopra in primo luogo al secondo livello che permette che immediatamente sia collegato ad un simile blocco adiacente, ai circuiti positivi (+) e negativi quindi di collegamento (-) insieme senza l'esigenza dei ponticelli speciali. Il livello superiore è circuito feed-through permettendo che i circuiti del censore siano fissati direttamente al regolatore.
