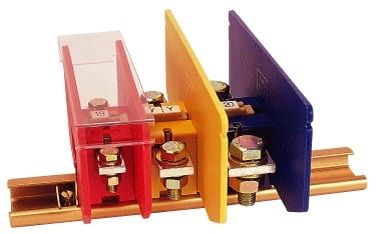

Morsetto componibile per binario elettrificato CBT series

con connessione a vite

Alimentare il tipo di terminali (della sbarra collettrice) il CBT 110, 170, 250 e 300 con lle correnti stimate di 110, adatto 170, 250 e 300 ampère per i cavi con il tipo alette forcella/dell'anello sono disponibili in alloggiamento della melammina. Le alette sono serrate alle barre correnti utilizzando le chiavi standard nei tipi CBT110T fino a 300T, la barra corrente è colpita ed il bullone della riparazione ha scanalato la testa, che permette l'uso del cacciavite per serrarsi. Ciò è utile dove lo spazio è un vincolo. I terminali della melammina sono disponibili per la terminazione dei 35 millimetri quadrati a 95 cavi quadrati di millimetro. I piatti barriera/del divisorio sono utilizzati per la distanza di dispersione aumentata fra i terminali adiacenti. Le scanalature sono fornite nei piatti della barriera per facilitare il montaggio della calotta di protezione trasparente che protegge le parti in tensione. Protezione e sicurezza Per la distanza e la sicurezza di dispersione aumentate contro il contatto accidentale, i piatti del divisorio/piatti della barriera sono montati con il blocchetto terminali. Le coperture trasparenti protettive sono montate alle scanalature fornite sui piatti della barriera. Ciò provisions rende l'assemblea completamente sicura, mentre il disegno aperto simultaneamente d'offerta dei terminali per la forcella/anello del collegamento ha tirato i cavi.
