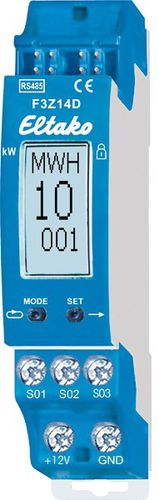

Contatore di energia elettrica trifase F3Z14D

su guida DINRS-485wireless

Concentratore di contatori wireless per contatori di elettricità, gas e acqua. Per 3 interfacce S0 e/o 3 scanner AFZ, solo 0,1 watt di perdita in standby. Dispositivo modulare per montaggio su guida DIN-EN 60715 TH35. 1 modulo = 18 mm di larghezza, 58 mm di profondità. Collegamento al bus Eltako-RS485. Cablaggio trasversale del bus e alimentazione con ponticello. Questo concentratore di contatori concentra i dati di un massimo di tre contatori di elettricità, dati e acqua e li fornisce al bus RS485. Per l'inoltro a un computer esterno o per l'invio tramite il sistema wireless dell'edificio. Il collegamento avviene tramite l'interfaccia S0 dei contatori o tramite l'utilizzo di uno scanner AFZ su ciascun contatore Ferraris. Lo scanner è incollato sopra il disco rotante del contatore e collegato con il suo filo a uno dei terminali S01-S03/GND. L'F3Z14D rileva automaticamente se è collegata un'interfaccia S0 o un AFZ. La lettura del contatore viene inserita nel display mediante due pulsanti, così come la velocità degli impulsi (numero di impulsi o giri per chilowattora o metro cubo). Le impostazioni possono essere bloccate. Le letture dei contatori possono essere inserite e lette utilizzando il PC Tool PCT14. Inoltre, è possibile inserire la frequenza degli impulsi. Il display predefinito è selezionabile e il funzionamento del dispositivo è interbloccato. Il display è suddiviso in 3 campi. Campo 1: La visualizzazione predefinita è l'unità della lettura del contatore attualmente visualizzata nel campo 3, in kilowattora kWh o megawattora MWh o metro cubo M3 o decametro cubo DM3. Campo 2: valore momentaneo della potenza attiva in watt e kilowatt o della portata in centilitri e decilitri.
