Gateway di comunicazione FDG14

wirelessDALIsu guida DIN

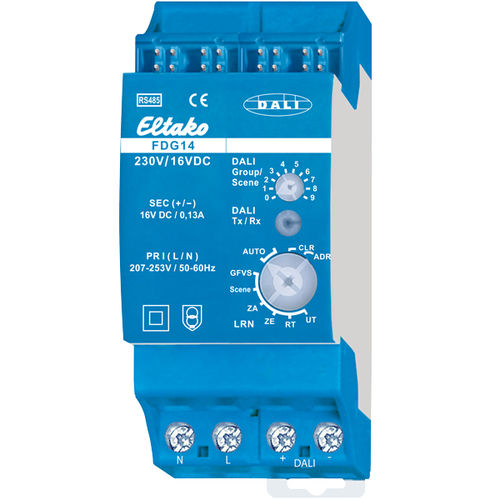

Gateway DALI a bus RS485 per montaggio su guida DIN-EN 60715 TH35, bidirezionale. Solo 1 watt di perdita in standby. Dispositivo modulare per montaggio su guida DIN-EN 60715 TH35. 2 moduli = 36 mm di larghezza, 58 mm di profondità. Collegamento al bus Eltako-RS485. Cablaggio incrociato del bus e alimentazione con ponticello. Funzionamento in combinazione con FAM14. Alimentazione 230V ai morsetti N e L. 16V DC/130mA possono essere collegati ai morsetti DALI +/- per un massimo di 64 dispositivi DALI. Il gateway FDG14 controlla i dispositivi DALI con trasmettitori wireless EnOcean tramite il FAM14. A partire dalla settimana di produzione 14/16 è possibile controllare i gruppi 0-15 e inviare il comando di trasmissione. Inoltre è possibile controllare le scene DALI 0-15. Le installazioni DALI, che devono essere controllate completamente con l'FDG14, devono essere configurate nei gruppi 0-15. L'FDG14 salva internamente il valore di regolazione per ciascuno dei gruppi 0-15 e lo fornisce come feedback. Vengono generati gli stessi telegrammi di feedback di un FUD14. L'FDG14 occupa 16 indirizzi di dispositivo BR14. I feedback degli indirizzi del dispositivo corrispondono ai valori di regolazione dei gruppi DALI 0-15 in ordine crescente. I feedback possono essere convertiti dal PCT14 per ogni singolo gruppo di telegrammi di valori di regolazione (%) in telegrammi di pulsanti (ON/OFF). I feedback possono quindi controllare gli attuatori BR14. L'FDG14 svolge la funzione di master DALI e di alimentatore DALI. I commutatori rotanti possono apprendere solo i pulsanti per i gruppi 0-8 e le scene DALI 0-9.
