Rilevatore di rottura del filo 15960 – 15962

di monitoraggioautomatico

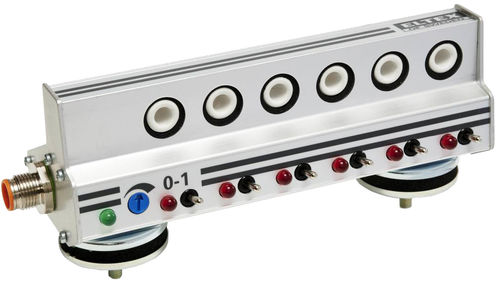

Sensore di filettatura Eltex 15960 - 15962, per macchine da cucire Questo sensore di filo è progettato per monitorare fino a 6 fili in esecuzione intermittente su macchine per cucire automatiche. Gli occhielli sono scannerizzati elettronicamente. Rileva sia i fili rotti che quelli in continuo movimento. Il movimento del filato può essere monitorato anche quando la tensione del filato è piuttosto bassa. Caratteristiche tecniche: - Il sensore del filo funziona secondo il principio piezoelettrico e gli impulsi del punto filo vengono rilevati dall'occhiello. - Per ogni occhiello è presente un interruttore ON/OFF. - Ogni occhiello ha un LED rosso per indicare uno stop. - Un filo rotto è indicato da una luce continua sul LED. - Un filetto in continuo movimento è indicato dal lampeggiamento del LED. - Un LED verde sul sensore di filettatura indica quando il sensore è attivo e rileva i filati. - Alimentazione 24 V (16-33 V) DC. Consumo di corrente 35 mA. - Il sensore filettato ha un connettore DB9M Disponibile su diversi modelli: Modello 15960 - Ha un'uscita di blocco adatta alle unità di controllo centrali Eltex con funzione di blocco. - Se su una macchina vengono utilizzati più sensori di filettatura, i sensori di filettatura devono essere collegati in parallelo. - I modelli 15960 sono dotati di barre in ceramica. 15961/15962 modello - Ha un accoppiatore ottico in ingresso e in uscita ed è adatto a macchine con sistema di controllo PLC. - Il sensore di filettatura può essere utilizzato su un sistema di controllo PLC con più o meno collegato a terra. - Il PLC dovrebbe essere programmato per dare un segnale sull'ingresso dell'accoppiatore ottico quando la macchina per cucire è in funzione e i fili devono essere in movimento. - Il sensore del filo invia un arresto sull'uscita dell'accoppiatore ottico se un filo non si muove correttamente durante il tempo in cui il sensore del filo è attivo.
