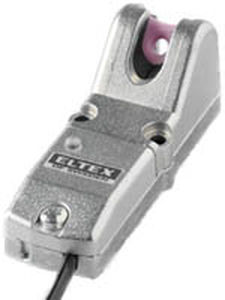

Rilevatore di filo rotto UPG series

LEDpiezoelettricopotenziometrico

Eltex UPG-Stitch Sensore di rottura filo per macchine da cucire. Il punto UPG-Stitch è un sensore di rottura filo progettato per essere utilizzato sulle macchine da cucire. Controlla che il filo si muova nei punti. Sia l'assenza di movimento del filetto che il movimento continuo del filetto si tradurranno in un'uscita attiva. Funziona secondo il principio piezoelettrico, rilevando il movimento del filato. Questo principio di funzionamento lo rende adatto a tutti i tipi di filati e insensibile a polvere, sporco e variazioni di umidità. Ha un'uscita optoaccoppiatore adatta per PLC o altri dispositivi elettronici di controllo. Un LED (diodo luminoso) indica il movimento del filo. La parte in ceramica del sensore può essere utilizzata sia come occhiello chiuso che come barra aperta. Si possono collegare in parallelo anche più sensori. Con le sue piccole dimensioni non richiede molto spazio sulla macchina. Specifiche tecniche: Alloggiamento in metallo zincato Alimentazione 15-30 V DC Consumo di corrente 20 mA Uscita: Max. corrente di commutazione 10 mA Caduta di tensione max. 2 V Gamma di velocità 600 - 10 000 giri/min Lunghezza del cavo 16750 0.5 m 16760 3.5 m Connettore a spina modulare 6/4 per cavi Descrizione della funzione: Parte sensibile Ceramica in ossido di alluminio, con un occhiello chiuso di Ø3 mm e una barra di 7 mm di larghezza. Optoaccoppiatore di uscita, attivo quando il filetto non si muove correttamente. Impostazione della sensibilità La sensibilità può essere regolata con un potenziometro sotto il coperchio. L'uscita riflette il movimento del filo. Quando il filo si muove correttamente, l'optoaccoppiatore è inattivo. Quando il filetto non si muove o si muove continuamente l'optoaccoppiatore è attivo. Il LED è acceso quando il filo si muove correttamente. Lampeggia fisso quando il filetto non è in movimento.
