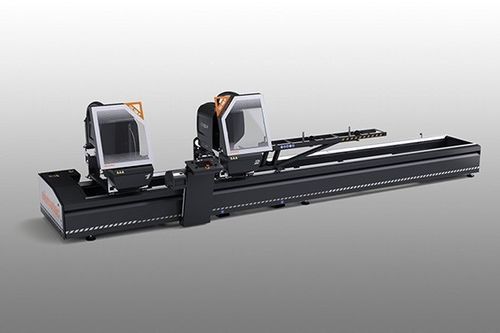

Troncatrice a due teste per alluminio DG 102-P

per profilatiCNCautomatica

Panoramica
Troncatrice elettronica doppiatesta con avanzamento automatico della testa mobile azionato da motore brushless sotto controllo numerico/CNC. Inclinazione pneumatica da 90° a 22°30' (esterna) in due posizioni fisse oppure regolazione meccanica opzionale per gli angoli intermedi. Avanzamento lama oleo-pneumatico con velocità regolabile.

Carico e scarico

• Rulliera sull'unità di taglio mobile per carico e scarico standard.
• Dispositivo di bloccaggio aggiuntivo opzionale sulla rulliera per fissare la barra residua.
• Dispositivo opzionale di misura dell'altezza del profilo per la correzione automatica della dimensione di taglio in base alle dimensioni reali.

Sistema di controllo

• Pannello di controllo su piedistallo collegato alla base macchina, posizionabile individualmente.
• Dotata di HMI elumatec con display touchscreen da 7 pollici.
• Supporta tagli singoli e modalità automatica con liste di taglio; importazione di liste .dgx.

Regolazione inclinazioni intermedie

• Versione standard: tagli preimpostati a 45° e 22°30' tramite finecorsa meccanici.
• Opzione: volantino manuale per inclinare a qualsiasi angolo intermedio per tagli fuori squadra.

Bloccaggio profilo

• Bloccaggio preciso e affidabile tramite due cilindri di bloccaggio pneumatici orizzontali.
• Sistema di bloccaggio verticale opzionale disponibile se richiesto.
• Morsetto aggiuntivo posizionabile manualmente trattiene il pezzo residuo durante il taglio.

Schermi di protezione per le unità di taglio

• Due schermi di protezione automatici proteggono l'area di lavorazione.
• Schermi in policarbonato antigraffio che si aprono e chiudono automaticamente in base ai cicli di taglio.

Dati tecnici (sintesi)
Caratteristiche macchina:

• Modello: DG 102-P
• Tipo macchina: troncatrice elettronica doppiatesta con testa mobile
• Motore: brushless con controllo numerico/CNC
• Controllo elettronico asse X: 1000
• Velocità di posizionamento asse X: 2000 m/min
• Rilevamento posizione testa mobile tramite banda magnetica assoluta: 3000
• Impostazione angolare: pneumatica da 90° a 22°30' (due posizioni fisse); regolazione meccanica opzionale per angoli intermedi
• Avanzamento lama: oleo-pneumatico con velocità regolabile
• IHM: elumatec touchscreen 7"
• Bloccaggio profilo: due morse pneumatiche orizzontali; sistema verticale opzionale
• Carico/scarico: rulliera su unità mobile; dispositivo di bloccaggio aggiuntivo e misura altezza profilo opzionali
• Sicurezza: protezioni frontali pneumatiche; schermi automatici in policarbonato
• Funzioni: tagli singoli, tagli ad angoli intermedi, tagli ciclici da liste, tagli lunghi/corti/angolari, taglio semi-automatico, import .dgx

Sicurezza e manutenzione

• Sistema di lubrificazione a minima diffusione d'olio incluso.
• Predisposizione per avvio automatico dell'aspiratore esterno.
• Opzioni per l'estrazione dei trucioli e cassetti estraibili a seconda della configurazione.
