Contornatrice a copiare manuale AS 70/44
ad azionamento manualecon un mandrinocon un mandrino

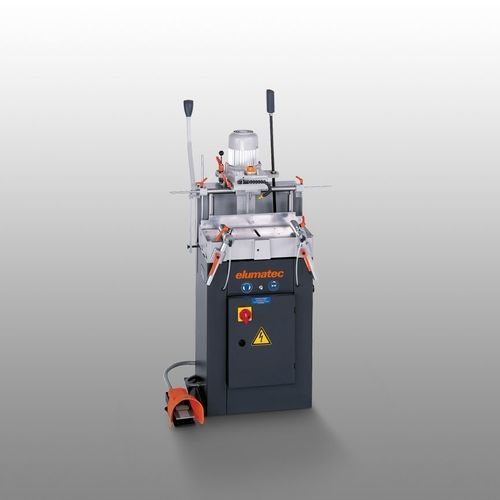

Contornatrice a copiare manuale - AS 70/44 - ELUMATEC - ad azionamento manuale / con un mandrino / con un mandrino
Contornatrice a copiare manuale - AS 70/44 - ELUMATEC - ad azionamento manuale / con un mandrino / con un mandrino
Contornatrice a copiare manuale - AS 70/44 - ELUMATEC - ad azionamento manuale / con un mandrino / con un mandrino - immagine - 2
Contornatrice a copiare manuale - AS 70/44 - ELUMATEC - ad azionamento manuale / con un mandrino / con un mandrino - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di ordine
ad azionamento manuale, manuale
Numero di assi
con un mandrino
Numero di mandrini
con un mandrino
Materiale trattato
per PVC, per alluminio
Altre caratteristiche
con bloccaggio pneumatico
Corsa X

110 mm
(4,33 in)

Descrizione

Descrizione
  • Pantografo per copia in rapporto 1:1 per il trasferimento di maschere su profili in alluminio e PVC
  • Fresatura precisa con semplice comando a due leve e rapida messa a punto in poche operazioni
  • Serraggio pneumatico del materiale e penna copiatrice manuale a tre livelli per diversi diametri di fresa
  • Sistema di nebulizzazione pulsata per il fluido di taglio
  • Adatto per copiatura tramite maschera e per fresature rettangolari con battute


Opzioni
  • Maschere di copiatura
  • Pinze e portautensili
  • Stativi e aste guida
  • Supporti portapezzo e battute
  • Dispositivi di serraggio del materiale (varianti)
  • Utensili di fresatura e accessori
  • Liquido di taglio ad alte prestazioni


Varianti
  • PANTOGRAFO A MANDRINO SINGOLO AS 70/45: Vedi AS 70/44, tuttavia:
    • Passaggio velocità da 12.000 1/min a 6.000 1/min per la lavorazione di profili in acciaio a pareti sottili
  • PANTOGRAFO A MANDRINO SINGOLO AS 70/50: Vedi AS 70/44, tuttavia:
    • Unità da tavolo
    • Dispositivo di serraggio manuale del materiale
    • Senza sistema di nebulizzazione pulsata
    • Lunghezza 720 mm, profondità 650 mm, altezza 960 mm, peso 75 kg


Dati tecnici
  • Area di fresatura orizzontale con battuta: 230 x 90 mm
  • Area di fresatura orizzontale con maschera: 230 x 90 mm
  • Regime mandrino: 12.000 1/min
  • Area di serraggio profili: 180 x 130 mm
  • Corsa: 110 mm
  • Alimentazione: 230/400 V, 3~, 50 Hz
  • Potenza erogata: 0,74 kW
  • Attacco aria compressa: 7 bar
  • Consumo aria per ciclo: 12 l senza nebulizzazione, 24 l con nebulizzazione
  • Dimensioni (L x P x A): 720 x 650 x 1.440 mm
  • Peso: 120 kg
