Contornatrice a copiare manuale KF 78/23
2 assibimandrinoper PVC

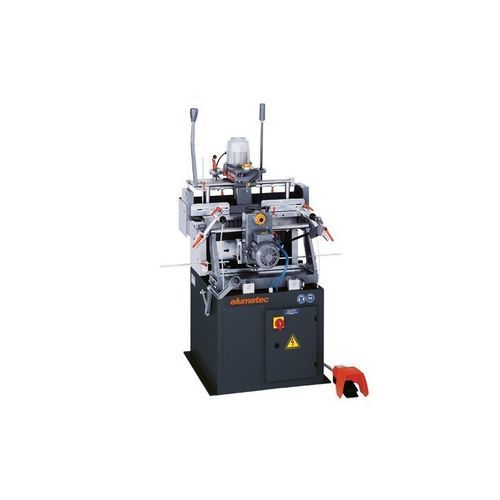

Contornatrice a copiare manuale - KF 78/23 - ELUMATEC - 2 assi / bimandrino / per PVC
Contornatrice a copiare manuale - KF 78/23 - ELUMATEC - 2 assi / bimandrino / per PVC
Contornatrice a copiare manuale - KF 78/23 - ELUMATEC - 2 assi / bimandrino / per PVC - immagine - 2
Contornatrice a copiare manuale - KF 78/23 - ELUMATEC - 2 assi / bimandrino / per PVC - immagine - 3
Contornatrice a copiare manuale - KF 78/23 - ELUMATEC - 2 assi / bimandrino / per PVC - immagine - 4
Contornatrice a copiare manuale - KF 78/23 - ELUMATEC - 2 assi / bimandrino / per PVC - immagine - 5
Contornatrice a copiare manuale - KF 78/23 - ELUMATEC - 2 assi / bimandrino / per PVC - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di ordine
manuale
Numero di assi
2 assi
Numero di mandrini
bimandrino
Materiale trattato
per PVC, per alluminio
Altre caratteristiche
pneumatica
Corsa X

80 mm
(3,15 in)

Corsa Y

120 mm
(4,72 in)

Descrizione

Descrizione
  • Fresatura di cilindri di serratura e fori maniglia su profili (alluminio/PVC) fino a 70 mm di spessore
  • Due gruppi di fresatura indipendenti per lavorare su due piani (verticale e orizzontale)
  • Pantografi 1:1 con entrambi i mandrini per una riproduzione precisa
  • Fresatura mediante battute meccaniche o maschere di copiatura
  • Tavolo rivestito in PVC per proteggere la superficie del profilo
  • Bloccaggio pneumatico orizzontale per fissaggio sicuro del pezzo
  • Sistema di nebulizzazione dosata/pulsata per lubrificazione e asportazione dei trucioli


Opzioni
  • Maschere di copiatura
  • Maschere grezze
  • Pinze e mandrini di serraggio
  • Stativi e aste guida
  • Supporti portapezzo e battute
  • Utensili di fresatura e inserti
  • Liquido di taglio ad alte prestazioni


Dati tecnici
  • Area di fresatura orizzontale
    • Con battuta: 300 x 100 mm
    • Con maschera di copiatura: 270 x 70 mm
    • Corsa: 80 mm
  • Area di fresatura verticale
    • Con battuta: 290 x 100 mm
    • Con maschera di copiatura: 230 x 70 mm
    • Corsa: 120 mm
  • Regime del mandrino: 12.000 1/min
  • Area di serraggio dei profili: 150 x 150 mm
  • Collegamento elettrico: 230/400 V, 3~, 50 Hz
  • Potenza erogata: 0,74 kW
  • Attacco aria compressa: 7 bar
  • Consumo aria per ciclo: 12 l senza nebulizzazione, 24 l con nebulizzazione
  • Dimensioni (L x P x A): 940 x 1.150 x 1.600 mm
  • Peso: 260 kg
  • Modello: KF 78/23 — Pantografo a 2 mandrini
