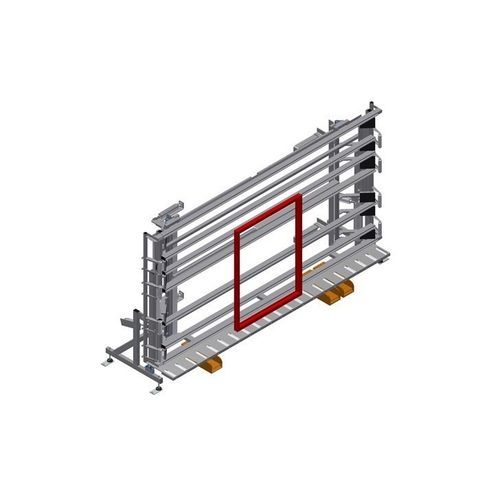

Banco di vetratura VE 4000

Descrizione
Unità di controllo e vetratura per la vetratura e il controllo finale nella produzione unitaria e in serie.

Caratteristiche principali

• Struttura stabile in acciaio
• Montaggio rapido e preciso di finestre, porte ed elementi
• Precisione grazie alle traverse di serraggio parallele
• Per la vetratura e il controllo funzionale
• Accoppiamento di telaio e anta
• Regolazione continua in altezza
• Due traverse di pressatura pneumatiche ribaltabili e traslabili
• Semplice comando tramite interruttore a pedale
• Collegamento aria compressa quadruplo

Opzioni

• Rulli di alimentazione completi, lato destro (opzionale)
• Rulli di alimentazione completi, lato sinistro (opzionale)
• Protezione profilo per rulli di supporto (opzionale)
• Regolazione inclinazione 0°–8° (opzionale)
• Unità di corsa per KT/KTH/MS/VE con rulli a gola e freno di stazionamento (opzionale)
• Binario di scorrimento 2,0 m sinistro e destro (opzionale)
• Supporto posteriore con guide a slitta in PVC (opzionale)
• Nastro a rulli inferiore con rulli di supporto L = 200 mm (opzionale)
• Interruttore a pedale — tutte le funzioni azionate da valvole a pedale (opzionale)
• Traverse di pressatura — ribaltamento e traslazione sincroni delle traverse per ridurre i tempi di apertura/chiusura e permettere il passaggio libero della finestra (opzionale)

Accessori opzionali / dettagli

• Rulli di alimentazione completo destro — rulli di protezione per inizio o fine del trasportatore a rulli
• Rulli di alimentazione completo sinistro — rulli di protezione per inizio o fine del trasportatore a rulli
• Regolazione inclinazione 0°–8° — regolazione pneumatica dell'inclinazione
• Protezione profilo — protezione per rulli di supporto 200 mm (alluminio). Rulli di supporto rivestiti con guaina protettiva per elementi in alluminio
• Unità di corsa — dispositivo di scorrimento per KT/KTH/MS/VE con rulli a gola e freno di stazionamento
• Binario di scorrimento — binari da 2,0 m a sinistra e a destra
• Supporto posteriore — appoggio posteriore con guide scorrevoli in plastica
• Nastro inferiore — nastro a rulli inferiore con rulli di supporto L = 200 mm
• Pedale — tutte le funzioni controllate da valvole a pedale
• Traverse di pressatura — ribaltamento e traslazione sincroni delle traverse per consentire il passaggio libero della finestra

Caratteristiche / specifiche tecniche

• Lunghezza: 5440 mm
• Larghezza: 1180 mm
• Altezza: 2600 mm
• Larghezza di serraggio max.: 4000 mm
• Larghezza di serraggio min.: 390 mm
• Regolazione in altezza: 500 mm
• Altezza traverse: 2300 mm
• Larghezza traverse: 200 mm
• Larghezza nastro rulli inferiore: 200 mm
• Peso: 580 kg
• Portata: 200 kg
• Collegamento aria compressa: 7 bar
• Consumo d'aria: 35 l/min.
