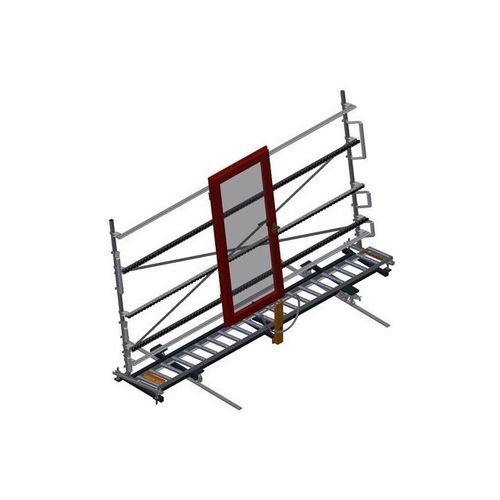

Trasportatore a rulli VR 4003 F

a rotelleverticaleda trasporto

Descrizione
Convogliatore a rulli verticale per il trasporto di elementi per finestre.

• Struttura in acciaio stabile
• Convogliatore a rulli verticale per il trasporto continuo alla fase di lavorazione successiva e per il trasporto verso stoccaggio e smistamento delle finestre finite
• Semplice movimentazione degli elementi per finestre
• Ogni unità di convogliatore a rulli 4 000 mm di lunghezza
• Guide scorrevoli in PVC sopra e sotto
• Tre piste a rulli con rulli in gomma, diametro 50 mm
• Unità base con montante terminale
• Convogliatore a rulli verticale su rotaie con ruote a bordo, mobile

Opzioni

• Binario di scorrimento 2,0 m a sinistra e a destra
• Fermo terminale per VR
• Rullo di introduzione per VR
• Protezione profilo per rulli portanti (alluminio)

Accessori e componenti (dettagli)

• Unità di scorrimento: dispositivo di scorrimento con rulli a bordino e freno di bloccaggio
• Fermo terminale: Rb = 3 x 120 mm
• Rullo di introduzione: rulli protettivi per inizio o fine convogliatore a rulli L = 500 mm (coppia) / L = 250 mm (coppia)
• Protezione profilo: protezione per rulli portanti 3 x 120 mm (Alu/33 x e Alu/48 x), rulli portanti rivestiti con guaina protettiva
• Piste a rulli aggiuntive: rulli in gomma sopra/sotto
• Binari di scorrimento: binari di scorrimento 2,0 m a sinistra e a destra
• Rulli portanti: rulli a nastro continui, convogliatori a rulli divisi in tre 3 x 120 mm, unità convogliatore 2 000 mm, 3 000 mm e 4 000 mm di lunghezza
• Cinture a rulli: tre piste a rulli con rulli in gomma, diametro 50 mm
• Installazione: installazione posteriore con guide scorrevoli in PVC sopra e sotto
• Maniglia: maniglia per facilitare lo spostamento del convogliatore a rulli sulle rotaie

Caratteristiche / specifiche tecniche

• Lunghezza: 4 000 mm
• Larghezza: 1 000 mm
• Altezza: 2 490 mm
• Rulli portanti suddivisi in tre: 3 x 120 mm
• Altezza di installazione: 2 100 mm
• Capacità di carico: 200 kg
• Peso: 200 kg
