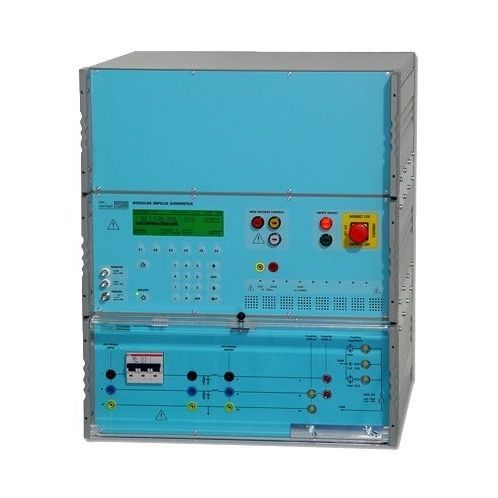

Generatore di impulsi di tensione MIG1206-1P-T

compattoper applicazioni telecom

Generatore di impulsi compatto ideale per le applicazioni di telecomunicazione. La rete di disaccoppiamento di accoppiamento (CDN) integrata da 32 A applica l'impulso del Generatore di Onde Combinate (CWG) da 12 kV secondo la norma IEC 61000-4-5. Un impulso da 10/700 us a 6 kV estende la gamma di test per includere i test di base e avanzati ITU-T K44. MIG1206-1P è un generatore di onde combinate (CWG) combinato con una rete di disaccoppiamento di accoppiamento (CDN) monofase in un'unità compatta da banco. La CDN integrata da 32A permette di sovrapporre l'impulso alle linee di alimentazione CA sia in modalità differenziale che comune, in conformità alla norma IEC 61000-4-5. L'impulso di sovratensione ad alta tensione può essere utilizzato per testare le apparecchiature elettriche e anche i circuiti SPD installati nella rete elettrica in conformità alla norma IEC 61643-1. Inoltre, è integrato un impulso da 6 kV 10/700us, che rende questo generatore ideale per le applicazioni di telecomunicazione ITU-T K44 La tensione e la corrente di picco dell'impulso sono indicate sul display del pannello frontale. Due uscite monitor BNC consentono di visualizzare le forme d'onda di tensione e corrente su un oscilloscopio. Vantaggi - Onda combinata di picco fino a 12 kV/6 kA - Impulso di tensione 10/700 us fino a 6 kV - CDN monofase integrato 480 V / 32 A - Commutazione ad alta tensione a semiconduttore - Unità compatta per il collaudo di apparecchiature di telecomunicazione - Utilizzabile sia per i livelli di test di base che per quelli avanzati - Utilizzo con i CDN EMC PARTNER per telecomunicazioni - Alta affidabilità e ripetibilità
