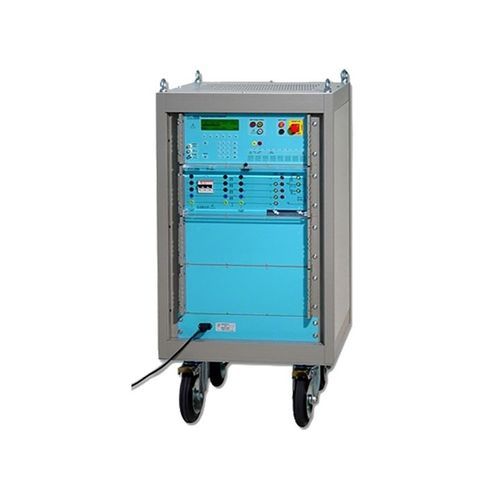

Generatore di impulsi MIG1206-3P-T

per applicazioni telecom

Il MIG1206-3P-T è un generatore ibrido con una forma d'onda di tensione 1,2/50 µs a "vuoto" e una forma d'onda di corrente 8/20 µs a corto circuito. Una rete di disaccoppiamento di accoppiamento (CDN) trifase integrata da 32 A per fase consente di sovrapporre l'impulso alle linee di alimentazione CA. È incluso un impulso aggiuntivo da 6kV 10/700us che estende la gamma di applicazioni dagli elementi di protezione della rete elettrica testati secondo la norma IEC 61643-1 fino agli elementi di protezione delle telecomunicazioni testati secondo la norma ITU-T K44. La forma d'onda del generatore è conforme allo standard di base IEC 61000-4-5. La tensione e la corrente di picco in uscita sono indicate sul display del pannello frontale. Le due uscite monitor BNC consentono di monitorare le forme d'onda di tensione e corrente su un oscilloscopio Vantaggi - Generatore conforme a IEC 61000-4-5 - 12kV/6kA 2 Ohm con rete di accoppiamento trifase automatica 480V e 32A.
