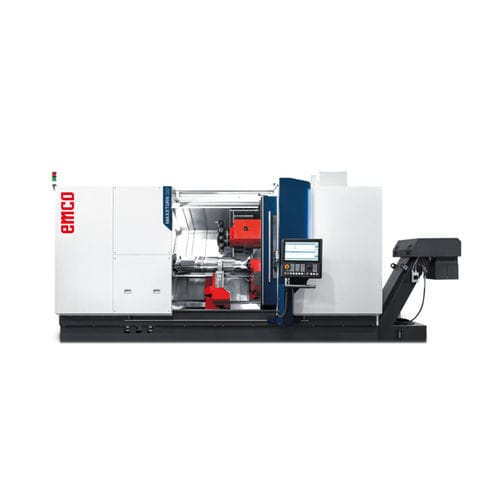

Centro di tornitura CNC MAXXTURN 110
3 assia banco inclinatouniversale

Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 2
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 3
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 4
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 5
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 6
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 7
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 8
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 9
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 10
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 11
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 12
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 13
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 14
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 15
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 16
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 17
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 18
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 19
Centro di tornitura CNC - MAXXTURN 110 - EMCO GmbH - 3 assi / a banco inclinato / universale - immagine - 20
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Numero di assi
3 assi
Struttura
universale, a banco inclinato
Testa del mandrino
A2-11
Numero di utensili
12 utensili
Prestazioni
di alta precisione, ad alta velocità
Altre caratteristiche
compatto
Funzione combinata
per fresatura, perforazione
Diametro

840 mm
(33,07 in)

Velocità di rotazione

2.000 rpm, 2.500 rpm, 3.500 rpm
(12.566,371 rad.min-1, 15.707,963 rad.min-1, 21.991,149 rad.min-1)

Lunghezza della pelle

1.500 mm, 2.500 mm, 3.500 mm
(59 in, 98 in, 138 in)

Diametro di taglio massimo

680 mm
(27 in)

Passaggio barra

95 mm
(4 in)

Corsa X

420 mm
(17 in)

Corsa Z

1.560 mm, 2.560 mm, 3.560 mm
(61 in, 101 in, 140 in)

Avanzamento rapido asse X

24 m/min

Avanzamento rapido asse X

30 m/min

Potenza nominale

33 kW, 52 kW
(44,9 hp, 70,7 hp)

Coppia massima

800 Nm, 2.480 Nm, 3.400 Nm
(590 ft.lb, 1.829 ft.lb, 2.508 ft.lb)

Capacità per liquido da taglio

400 l, 450 l, 500 l
(106 gal, 119 gal, 132 gal)

Lunghezza totale

6.800 mm, 7.800 mm
(268 in, 307 in)

Larghezza totale

9.500 mm
(374 in)

Altezza totale

2.700 mm
(106 in)

Peso

17.000 kg, 25.000 kg
(37.479 lb, 55.116 lb)

Descrizione

Mandrino principale Asse Y integrato direttamente nella costruzione macchina per la lavorazione di alberi Torretta portautensili Controllo Numerico Sinumerik ONE Utensili motorizzati per lavorazioni di fresatura e foratura Punti di forza Elevata termostabilità, precisione di lavorazione e velocità di rapido Elevata capacità di truciolatura e rigidità Controllo Numerico ultra-moderno Siemens per una programmazione semplice, conversazionale Asse Y molto stabile con ampia corsa Utensili motorizzati in tutte le posizioni torretta Asse C altamente preciso Esempi di lavorazione Applicazioni Componenti idraulici / pneumatici Cuscinetti scorrevoli e di rotolamento Parti di motori / veicoli Promozione della Tecnologia Componenti macchina Tecnica di fissaggio Opzioni/Accessori Con una sonda di misurazione radio sulla torretta, alcune caratteristiche del pezzo possono essere misurate e rilavorate con precisione mentre il processo è ancora in corso. Ampi cicli di misurazione facilitano l'applicazione. Lunette Diverse possibilità di scelta: lunette semplici o doppie in diverse grandezze, trainate o comandate da CNC Sorveglianza rottura utensile EMCO Il monitoraggio rottura utensile avviene valutando l’impiego dei singoli motori d’azionamento. Un elevato impiego può segnalare usura o rottura utensile, mentre un minimo impiego può segnalare un utensile mancante. Impianto filtro a carta con pompe refrigerante alta pressione In caso di necessità si può avere come opzione una pressione refrigerante di 25/40/60/80 bar. Questo consente l’impiego di utensili con refrigerante interno.
