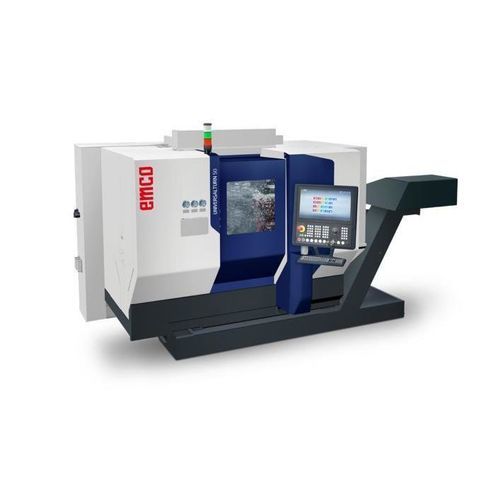

Tornio CNC turn 50

universalerigidoVDI 30

Panoramica del prodotto: - EMCO UNIVERSALTURN 50 – Tornio universale, preciso e potente! - Nuovo sistema modulare completamente rivisto e design di base - Stabilità di base eccezionale - Smorzamento ottimale delle vibrazioni - Massima efficienza di taglio - Alta flessibilità - Design ergonomico - Massima precisione - Tornitura, foratura e fresatura universali di alta qualità – anche per lotti di 1 Dati tecnici: Area di lavoro - Corsa in X/Y/Z: 175 / +40 - 40 / 510 mm - Diametro barra: 50 / 50.8 mm - Foro del mandrino: 59 mm - Diametro massimo di tornitura: 200 mm - Oscillazione sopra il letto: 430 mm - Velocità di movimento rapido in X/Y/Z: 24 / 10 / 30 / 30 m/min (X/Y/Z/Z2) - Forza di avanzamento in X/Y/Z: 4000 / 4000 / 6000 N Mandrino principale - Velocità massima: 6,200 rpm - Naso del mandrino: DIN 55026 KK5 - Coppia massima: 71 / 143 Nm (trasmissione a cinghia M+MY) / 105 / 147 Nm (trasmissione diretta SMY) Contromandrino - Velocità massima: 6,200 rpm - Naso del mandrino: DIN 55026 KK5 - Coppia massima: 105 / 147 Nm (trasmissione diretta SMY) Torretta portautensili - Dimensione VDI: VDI 30 (M+MY) - Numero di utensili: 12 - Utensili motorizzati: 6 - Velocità massima: 5,000 rpm - Potenza massima di azionamento: 4 kW - Coppia massima: 16 Nm Torretta portautensili 2 - Dimensione VDI: BMT45P - Numero di utensili: 12 - Utensili motorizzati: 12 - Velocità massima: 0-12,000 rpm - Potenza massima di azionamento: 8.8 kW - Coppia massima: 21 Nm Dati generali - Dimensioni (LxPxA): 3320 x 2350 x 2100 mm (M+MY) / 3500 x 2600 x 2100 (SMY) Punti salienti: - Centro di tornitura ad alta precisione per la lavorazione completa ed efficiente di barre fino a 51 mm di diametro - Asse Y integrato per fresatura estesa e massima versatilità di lavorazione - Sistemi di azionamento altamente dinamici per cicli di lavorazione rapidi e massima precisione - Contromandrino compatto per lavorazioni precise sul lato posteriore senza necessità di ri-serraggio - Torretta portautensili potente con fino a 12 posizioni di utensili motorizzati - Soluzioni di automazione scalabili – dai caricatori oscillanti integrati ai sistemi a portale - Letto macchina in ghisa stabile per massima rigidità, smorzamento e affidabilità del processo - Sistema di misurazione assoluta per massima precisione di ripetizione senza ricerca del punto di riferimento - Operazione intuitiva con SINUMERIK ONE – disponibile opzionalmente con controllo FANUC 0i plus dal 2026 - Concetto di macchina perfettamente coordinato per applicazioni in ingegneria meccanica, automobilistica, tecnologia medica, difesa e altro - Prodotto nel cuore dell'Europa Versioni: - UNIVERSALTURN 50 M: La soluzione ideale per tornitura precisa e operazioni di foratura/fresatura semplici. - UNIVERSALTURN 50 MY: Dotato inoltre di asse Y integrato a 60° per una flessibilità ancora maggiore e applicazioni di fresatura estese. - UNIVERSALTURN 50 SMY: Il modello di punta con azionamenti diretti sui mandrini principale e contromandrino, torretta BMT con azionamento diretto e un asse Y per lavorazioni complete e complesse in un'unica operazione. Software/Controllo: - Sinumerik ONE con Operate: Sistema CNC universale e flessibile adatto a quasi tutte le tecnologie. Stabilisce standard in dinamica, precisione e integrabilità di rete. - Assistente di processo digitale EMCONNECT incluso di serie. Consente di passare tra le applicazioni e il sistema di controllo con un solo clic. Tutti i dati di produzione rilevanti possono essere visualizzati a schermo intero o in vista laterale. - Il gemello digitale è parte integrante del controllo CNC, fondendo il controllo virtuale e reale per ridurre lo sviluppo del prodotto e il time-to-market. - Capacità di comunicazione e rete dati migliorate. - Prestazioni CNC significativamente aumentate e tempi non produttivi ridotti. - Integrazione completa nel portale TIA tramite il PLC SIMATIC S7-1500F integrato.
