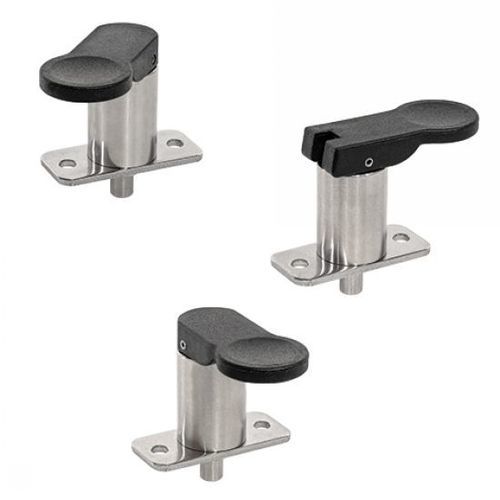

Pistoncino a molla in tecnopolimero 32-263 series

in acciaio inossidabilebloccabilecon flangia

Definizione Le doigt d'indexage, detto anche doigt de centrage, è un elemento di centraggio che permette di bloccare, spostare o posizionare un dispositivo. Può essere utilizzato per bloccare un movimento di traslazione o di rotazione. Materiale

• Corpi in acciaio inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304)
• Gruppo di centraggio in acciaio inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Ressort in acciaio inox (AISI 302)
• Levier in poliftalamide noir e fibra di vetro rinforzata

Versione Questa punta di indice dispone di più versioni per adattarsi a diverse configurazioni:

• Modalità di fissaggio: a incastro
• Modalità d'azione : Levier avec ou sans dispositif de blocage et rotation libre
• Levier avec ou sans dispositif de blocage et position parallèle à l'embase
• Levier avec ou sans dispositif de blocage et position perpendiculaire à l'embase

Dimensione della piastra Goupille : - Diametro (d1) : da 4 a 10 mm - Lunghezza (l1): da 5 a 10 mm Embase : - Lunghezza (l8) : da 35 a 50 mm - Larghezza (l9) : da 15 a 23 mm Utilizzo

• Il rientro della goupille avviene premendo e mantenendo la leva verso il basso
• Un ressort permette alla leva di riprendere la posizione iniziale quando viene riposizionata e di rimettere la goupille in posizione di riposo rimettere la goupille in posizione di sortita
• La versione con dispositivo di blocco permette di mantenere la goupille in posizione di riposo quando la levier è sollevata in posizione verticale

Caratteristiche / specifiche tecniche

• Série / Modèle : 32-263
• Type : doigt d'indexage avec levier, avec ou sans dispositif de blocage et embase, en inox
• Norme : correspond aux normes GN 823
• Corps : inox AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
• Goupille : inox AISI 303 (AFNOR Z 8 CNF 18-09, Werk 1.4305)
• Ressort : inox AISI 302
• Levier : polyphthalamide noir renforcé fibre de verre
• Plages dimensions clés : d1 = 4-10 mm, l1 = 5-10 mm, l8 = 35-50 mm, l9 = 15-23 mm
• Versioni disponibili : sans dispositif de blocage (levier libre), avec dispositif de blocage ; positions levier : libre / parallèle / perpendiculaire
• Exemple de commande (référence produit affichée sur la page) : 32-2630-4
