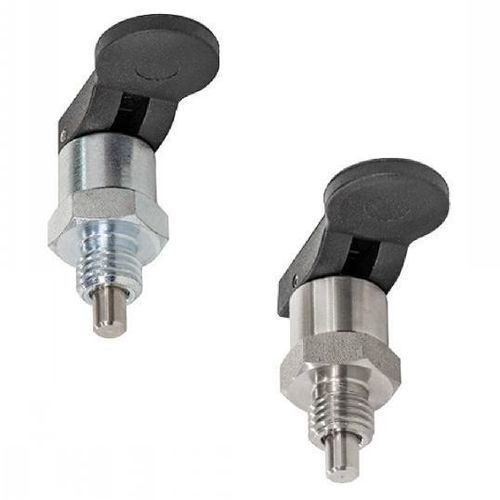

Pistoncino a molla in acciaio inossidabile 32-260 series

in tecnopolimeroin acciaio zincatobloccabile

Definizione
Il perno di indicizzazione, detto anche perno di centraggio, è un elemento di posizionamento utilizzato per bloccare, fissare o posizionare un dispositivo. Può arrestare movimenti di traslazione o rotazione.

Materiale

• Corpo in acciaio zincato passivato blu o in acciaio inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Perno di centraggio in acciaio inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Molla in acciaio inox (AISI 302).
• Leva in poliftalamide nera rinforzata con fibra di vetro.

Versioni

• Corpo in acciaio, leva in poliftalamide, con o senza dispositivo di bloccaggio.
• Corpo in acciaio inox, leva in poliftalamide, con o senza dispositivo di bloccaggio.
• Disponibile con filettatura metrica standard o filettatura metrica fine.

Gamma dimensionale
- Filetto (d1) disponibile: passo metrico standard M10 a M16 o passo fine M10x1 a M16x1,5.
- Perno di centraggio (d2) tolleranza h9: diametro da 4 a 10 mm.
- Lunghezza perno (l1): 5 a 10 mm.

Utilizzo

• Il perno si ritrae premendo e mantenendo la leva verso il basso.
• Una molla riporta la leva alla posizione iniziale quando viene rilasciata e riporta il perno in posizione estesa.
• La versione con dispositivo di bloccaggio mantiene il perno in posizione retraibile quando la leva viene sollevata in posizione verticale.

Esempio d'ordine / Riferimento
ESEMPIO D'ORDINE: Riferimento-d2 (h9)
32-2601-10-4

Osservazioni
Prodotto conforme alle norme citate nella scheda tecnica. File 3D (CAD) e video applicativi disponibili per questo modello.

Caratteristiche / specifiche tecniche

• Serie / modello: 32-260
• Corpo: Acciaio zincato passivato blu o Acciaio inox (AISI 303)
• Perno di centraggio: Acciaio inox (AISI 303), d2 = 4 a 10 mm (tol. h9)
• Molla: Acciaio inox (AISI 302)
• Leva: Poliftalamide nera rinforzata con fibra di vetro
• Filettature disponibili: M10, M12, M16 (standard) e M10x1, M12x1,5, M16x1,5 (fine)
• Lunghezza perno (l1): 5 a 10 mm
• Funzione di bloccaggio: versioni con o senza dispositivo di bloccaggio
• Norma / corrispondenza: corrisponde a GN 823 (vedi scheda)
• Accessori e supporti compatibili disponibili (boccole, distanziali, dadi)
