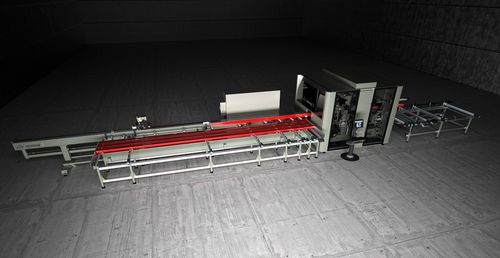

Centro di lavoro CNC a 13 assi QUADRA L series

a 12 assiorizzontaleper alluminio

Centro di lavoro a 13 assi CNC, realizzato per eseguire lavorazioni di fresatura, foratura e taglio su profilati in alluminio e leghe leggere. Opzionalmente può essere dotata di un modulo di intestatura. QUADRA L0 è composta da un magazzino automatico e un sistema di alimentazione a spinta per profilati fino a 7500 mm completo di movimentazione della pinza per il bloccaggio del profilo. Grazie al movimento della pinza, l’alimentatore torna in posizione iniziale permettendo contemporaneamente al caricatore di preparare il profilato successivo. Nella parte centrale si trovano il modulo di fresatura, il modulo di taglio e opzionalmente il modulo di intestatura. Sul modulo di fresatura a 4 assi CNC sono installati 4 elettromandrini che permettono di lavorare su tutto il contorno del pezzo, comunque esso sia orientato. Il modulo di taglio monta una lama Ø 350 con movimento orizzontale su tre assi CNC. Il modulo di intestatura opzionale opera su due assi CNC mediante un gruppo frese. QUADRA L0 comprende inoltre un estrattore automatico dall’unità di taglio al magazzino di scarico. L’unità è costituita da un magazzino a cinghioli trasversali per lo scarico di pezzi lavorati con lunghezza fino a 4000 mm (7500 mm optional). L’unità di lavoro è dotata di cabina di insonorizzazione della parte centrale operativa che, oltre a proteggere l’operatore, consente di ridurre l’impatto acustico ambientale.
