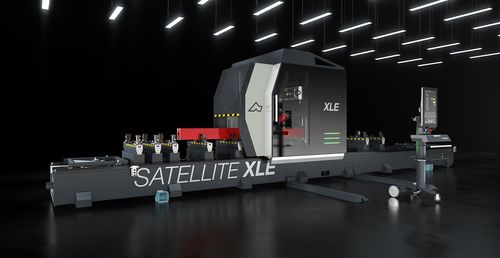

Centro di lavoro CNC 5 assi SATELLITE XLE

verticaleper acciaioper alluminio

Centro di lavoro a 5 assi CNC a portale mobile, realizzato per eseguire lavorazioni di fresatura, foratura, filettatura e taglio, su barre di grandi dimensioni in alluminio, PVC, leghe leggere e acciaio. La parte mobile della macchina è costituita da un portale dotato di motorizzazione a cremagliera di precisione. L’elettromandrino di potenza elevata (11 kW in S1) con attacco utensili HSK-63F permette di eseguire lavorazioni, anche gravose, con ottimi risultati di rapidità e precisione. La nuova cabina di protezione locale è stata progettata per coniugare la massima funzionalità, accessibilità, insonorizzazione e luminosità con le esigenze di sicurezza ed ergonomia. L’operatore dispone di grandi superfici vetrate per controllare le esecuzioni delle lavorazioni e, grazie al sistema di totale apertura della cabina in due parti separate, di un accesso facilitato durante le fasi di pulizia e manutenzione. Al suo interno è alloggiato un magazzino utensili a 18 posti. L'utensile lama da 450 mm viene alloggiato separatamente in un magazzino dedicato. SATELLITE XLE dispone di nuove morse motorizzate che, in modalità pendolare, si posizionano in modo indipendente ed in tempo mascherato ai processi di lavorazione del mandrino nel campo di lavoro opposto. Le morse, robuste e ad ingombro ridotto, risultano facilmente configurabili senza l’utilizzo di utensili per le regolazioni geometriche. Le nuove battute permettono la totale copertura del campo di lavoro, e disimpegnano l’area nel caso di lavorazioni sulle testate del profilo. Tutti gli assi CNC sono assoluti e non richiedono l’azzeramento al riavvio della macchina.
