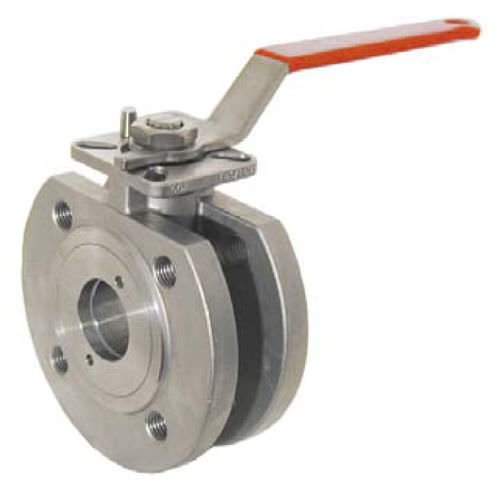

Valvola a sfera ZK seriesa levadi controllocon flangia
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a sfera
- Azionamento
- a leva
- Funzione
- di controllo
- Per busto
- con flangia
- Numero di vie
- a 2 vie
- DN
25 mm
(0,984 in)- Pressione
Min.: 0 bar
(0 psi)Max.: 40 bar
(580,2 psi)- Temperatura
Min.: -30 °C
(-22 °F)Max.: 180 °C
(356 °F)
Descrizione
DISEGNO
1 parte ha progettato il cialda-tipo valvola a sfera, in pieno
foro, rilievo di montaggio per l'accordo dell'azionatore
all'iso 5211, all'anti dispositivo statico e all'AT-Luft
approvazione (DN15... DN100.
FUNZIONAMENTO
Rotazione della maniglia con 90°. (Maniglia è rovesciabile con 180°).
COLLEGAMENTO
Flangia DN15-DN200.
DN15 - DN50: Dimensioni della flangia e filettato
fori secondo il PN 40.
DN65 - DN200: Dimensioni della flangia e
fori filettati secondo il PN 16.
Le flange PN16- DN65 saranno trasportate in foro 4
esecuzione!
GAMMA DI PRESSIONE
Quasi vuoto fino a pressione nominale (massimo.
+80°C). Di Forhighertemperatures referto prego
lo Temperatura-Schema di pressione.
---
