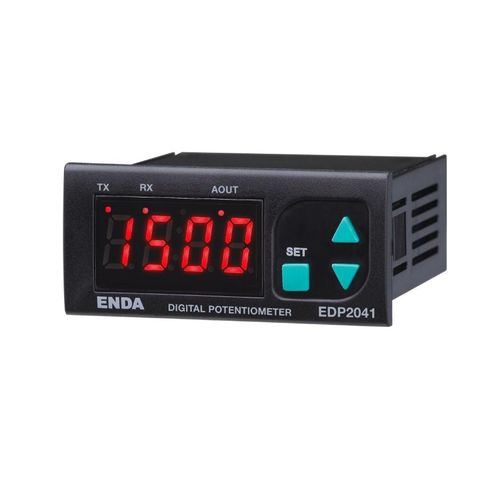

EDP2041 è un potenziometro digitale programmabile basato su un microcontrollore con uscita analogica 0...10V. I valori sono visualizzati su un display a 4 cifre. La selezione del "soft on" e del "soft off" e la protezione di accesso ai parametri su 3 livelli è facilitata dalla tastiera del pannello frontale.
Display & Tastiera
Tastiera - Interruttore Mikro
Indicatore del potenziometro - 4 cifre, 12,5mm, 7 LED rossi
Box
Forma della scatola - Adatto per il montaggio ad incasso
Peso - Circa 350 grammi (dopo l'imballaggio)
Dimensioni - L77xH35xP71 mm
Caratteristiche elettriche
Protezione dei dati - EEPROM (minimo 10 anni)
Consumo energetico - 7VA
Tensione di alimentazione - 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 Modulo SMPS
Collegamento - Morsetto presa 2,5 mm2
Ingresso
Display a 4 cifre
Facile da usare con il pannello frontale keypa
Comunicazione tramite protocollo Modbus RS-485 o funzionamento sincrono tra due o più potenziometri
Il valore preimpostato può essere regolato da pulsanti esterni
La scala del display può essere regolata tra -1999 e 9999
Il punto decimale può essere regolato tra 1. e 3. cifre
Uscita 0-10V, 0-20 mA e 4-20mA con valori min. e max. regolabili
È possibile selezionare le proprietà soft on e soft off
Protezione di accesso ai parametri su 3 livelli
Marchio CE secondo le norme europee
Condizioni ambientali
Temperatura ambiente/di stoccaggio - 0 ...50 ºC / -25...70 ºC
Umidità relativa - 80% Umidità relativa per temperature fino a 31 °C, in diminuzione lineare fino al 50% a 40 °C
Grado di protezione - Secondo EN 60529 Pannello frontale: IP65, pannello posteriore: IP20
Altezza - Max. 2000m
Caratteristiche elettriche
Alimentazione - 230V AC +10% -20% o 24V AC ±10%, 50/60Hz o 9-30V DC / 7-24V AC ±10% SMPS
Consumo energetico - 5VA
Collegamenti esterni - Morsetti a vite
Ingresso
---
