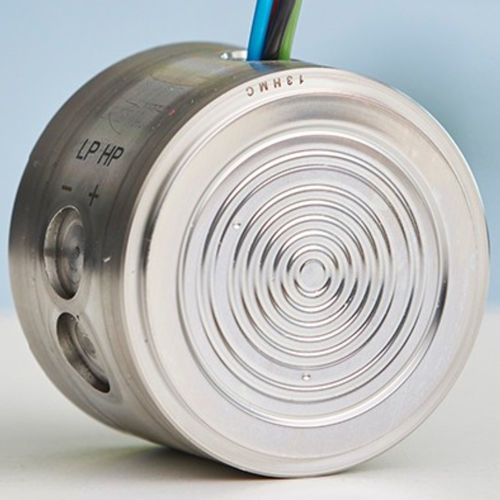

Sensore di pressione differenziale Deltacore USD50B

piezoresistivoin silicioin acciaio inossidabile

Descrizione del prodotto
I sensori di pressione differenziale USD50B con sensore in silicio piezoresistivo e membrana metallica saldata sono progettati per le industrie di processo e ambientali. Le applicazioni tipiche includono misure di livello, volume e massa in liquidi o gas, monitoraggio della pressione differenziale (es. su filtri e pompe) e misura del flusso (portata volumetrica o massica).

Vantaggi

• Campi di misura Campi di misura da 10 mbar a 40 bar per ampia applicabilità.
• Uscita ponte Uscita ponte non compensata (mV/V) con collegamento a cavo.
• Elevata resistenza agli sovraccarichi Monodirezionale fino a 160 bar (opzionale 420 bar), bidirezionale fino a 240 bar (opzionale 630 bar).
• Materiale della custodia Custodia in acciaio inossidabile 316L.
• Misure affidabili Elevata precisione, ripetibilità e stabilità a lungo termine.
• Personalizzabile Vari materiali di membrana e oli di riempimento disponibili su richiesta.

Campi di misura standardizzati

• 0…100 mbar / 10 kPa (Sovraccarico: 160 bar monodirezionale, 240 bar bidirezionale)
• 0…500 mbar / 50 kPa (Sovraccarico: 160 bar monodirezionale, 240 bar bidirezionale)
• 0…3 bar / 300 kPa (Sovraccarico: 160 bar monodirezionale, 240 bar bidirezionale)
• 0…16 bar / 1,6 MPa (Sovraccarico: 160 bar monodirezionale, 240 bar bidirezionale)
• 0…40 bar / 4 MPa (Sovraccarico: 160 bar monodirezionale, 240 bar bidirezionale)

Opzione campo di sovraccarico aumentato
420 bar (monodirezionale), 630 bar (bidirezionale).

Segnale di uscita e alimentazione

• Raccomandato: alimentazione a corrente costante < 1 mA
• Resistenza del ponte: 4,3…5,6 kΩ (a 25 °C)
• Segnale di uscita (span): 22…55 mV/V

Dimensioni e condizioni di esercizio

• Dimensioni: Ø 55 mm x 40 mm
• Temperatura ambiente/prodotto: -40 a +85 °C
• Temperatura di stoccaggio: -40 a +85 °C

Note d'uso
I sensori sono non compensati e servono come base per la costruzione di trasmettitori di pressione differenziale. Sono richieste compensazione e calibrazione lato cliente per l'applicazione specifica.

Documentazione aggiuntiva
Informazioni tecniche e una brochure su sensori e componenti personalizzati sono disponibili (documenti PDF).

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Sensore di pressione differenziale in silicio (piezoresistivo), membrana metallica saldata
• Modello: USD50B
• Campi di misura: 10 mbar a 40 bar (vedere i campi standardizzati sopra)
• Resistenza ai sovraccarichi: monodirezionale fino a 160 bar (opzionale 420 bar), bidirezionale fino a 240 bar (opzionale 630 bar)
• Segnale di uscita: uscita ponte non compensata 22…55 mV/V (span)
• Resistenza del ponte: 4,3…5,6 kΩ (25 °C)
• Alimentazione consigliata: alimentazione a corrente costante < 1 mA
• Materiale custodia/membrana: acciaio inossidabile 316L (vari materiali di membrana opzionali)
• Oli di riempimento: vari oli di riempimento selezionabili
• Dimensione: Ø 55 mm x 40 mm
• Intervallo di temperatura di esercizio: -40 a +85 °C
• Intervallo di temperatura di stoccaggio: -40 a +85 °C
• Nota: sensori non compensati; compensazione/calibrazione lato cliente richiesta per l'uso come trasmettitori
