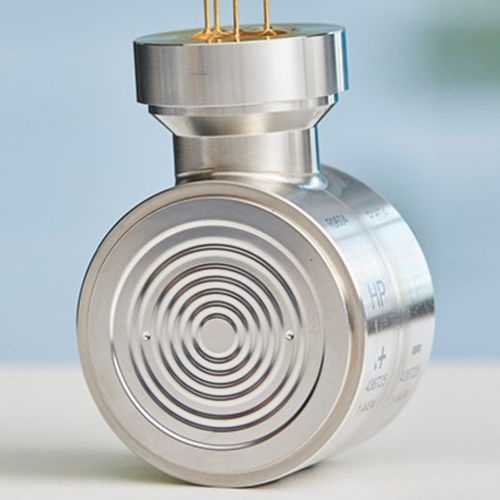

Sensore di pressione differenziale Deltacore USD70

piezoresistivoin siliciocon uscita in tensione

Panoramica
I sensori di pressione differenziale USD70 forniscono misure precise su piccole gamme con elevata resistenza alle sovraccariche. Sensori piezoristivi in silicio con membrana metallica saldata, progettati per l'industria di processo e ambientale. Applicazioni: misura di livello, volume o massa in liquidi e gas, monitoraggio della pressione differenziale (filtri, pompe) e misura della portata (portata volumetrica o massica).

Vantaggi

• Gamme di misura standardizzate: disponibili 0…10 mbar e 0…30 mbar.
• Segnale di uscita ponte: uscita ponte non compensata (mV/V).
• Alta resistenza alle sovraccariche: fino a 160 bar su un lato e 240 bar su entrambi i lati.
• Costruzione in acciaio inox: materiale standard 316 L per compatibilità di processo.
• Misure affidabili: elevata precisione, ripetibilità e stabilità a lungo termine.
• Personalizzabile: materiali della membrana e oli di riempimento alternativi su richiesta.

Struttura tecnica e note
Sensore di pressione differenziale piezoristivo in silicio con membrana metallica saldata. I sensori sono forniti non compensati (uscita ponte non compensata) e possono essere compensati e tarati dal cliente o durante l'integrazione nel trasmettitore. Il sensore costituisce la base per la costruzione di trasmettitori di pressione differenziale.

Gamme di misura standardizzate

• 0…10 mbar / 1 kPa — campo di sovraccarico: 160 bar (un lato), 240 bar (entrambi i lati)
• 0…30 mbar / 3 kPa — campo di sovraccarico: 160 bar (un lato), 240 bar (entrambi i lati)

Segnale di uscita e alimentazione

• Alimentazione raccomandata: alimentazione a corrente costante, <1 mA
• Resistenza del ponte: 4,3…5,6 kΩ (25°C)
• Segnale di uscita (campo): 10 mbar: 9…19 mV; 30 mbar: 18…34 mV

Dimensioni e condizioni di esercizio

• Dimensioni: Ø 55 mm x 40 mm
• Temperatura ambiente/processo: -40 a +85°C
• Temperatura di stoccaggio: -40 a +85°C

Informazioni aggiuntive
Le varianti ad alta resistenza alle sovraccariche sono indicate nelle pagine prodotto e nelle schede tecniche. Opzioni: materiali della membrana e oli di riempimento diversi disponibili su richiesta.

Specifiche tecniche

• Modello: Deltacore USD70
• Tipo di sensore: sensore di pressione differenziale piezoristivo in silicio con membrana metallica saldata
• Gamme di misura: 0…10 mbar (1 kPa) e 0…30 mbar (3 kPa)
• Resistenza alle sovraccariche: tip. 160 bar (un lato), 240 bar (entrambi i lati); varianti in scheda prodotto
• Uscita ponte: uscita ponte non compensata (mV/V); campo: 10 mbar = 9…19 mV, 30 mbar = 18…34 mV
• Resistenza del ponte: 4,3…5,6 kΩ (a 25°C)
• Alimentazione consigliata: alimentazione a corrente costante, <1 mA
• Materiale: acciaio inossidabile 316 L standard; altri materiali della membrana su richiesta
• Olio di riempimento: opzionale, selezionabile su richiesta
• Precisione/stabilità: elevata precisione, ripetibilità e stabilità a lungo termine
• Dimensioni: Ø 55 mm x 40 mm
• Temperatura di funzionamento: -40 a +85°C (ambiente/processo)
• Temperatura di stoccaggio: -40 a +85°C
• Uscita: sensore non compensato — compensazione e taratura da effettuare dal cliente o durante l'integrazione nel trasmettitore
• Documentazione: informazioni tecniche e brochure disponibili (vedere documenti prodotto)
