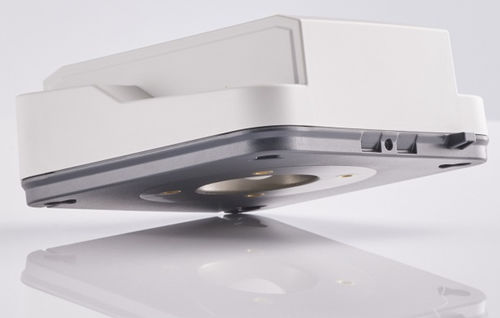

Sensore di livello radar FMCW UTR30

per solidiper liquidicon uscita digitale

Panoramica
Il modulo radar UTR30 consente la misura continua e senza contatto di livelli in serbatoi, silos e applicazioni di livello acqua. La misura si basa sul principio Time-of-Flight (ToF) ed è adatta per portate fino a 35 m. Il modulo è disponibile come sensore nudo o come unità configurata secondo le specifiche del cliente.

Vantaggi

• Misura ToF precisa
  La misura continua e senza contatto tramite tempo di volo fornisce letture di distanza precise fino a 35 m. La tecnologia radar garantisce affidabilità in presenza di movimenti, rapidi cambi di temperatura e condizioni ambientali difficili.
• Parametrizzazione flessibile
  I parametri del sensore possono essere adattati all'applicazione: tipo di mezzo (solido/liquido), sensibilità (bassa/media/alta), soglie vuoto/pieno e distanza di blocco.
• Configurazione specifica per l'applicazione
  Rivestimento, connessione elettrica, attacco di processo e interfacce di comunicazione possono essere personalizzati secondo i requisiti del progetto.

Dati tecnici

• Campo di misura: 0–35 m
• Accuratezza: ±2 mm (liquidi), ±10 mm (solidi)
• Angolo del fascio: 8°
• Temperatura di esercizio: -40 °C … 85 °C
• Mezzo: Solidi e liquidi con DK > 1,9
• Alimentazione: Digitale 1,8 … 3,3 V (MCU); Analogica 3,5 … 5,5 V (RF)
• Uscita: UART digitale (8N1 invertito, 230 kBaud), RS422 (connettore M12)
• Opzioni di parametrizzazione:
  • Tipo di mezzo (Solido/Fluido)
  • Vuoto/Pieno
  • Distanza di blocco
  • Sensibilità

Tecnologia

• Time-of-Flight (ToF)
• Radar: FMCW, 80 GHz

Configurazione specifica per l'applicazione

• Design del corpo
• Connessione elettrica (M12, header, ecc.)
• Attacco di processo (G1 1/2, MNPT 1/2″)
• Interfacce di comunicazione selezionabili

Sicurezza e conformità

• Approvazione radio: conforme a ETSI EN 302 729
• Approvazioni radio a livello di modulo (FCC, ISED)
• Conforme a RoHS / REACH

Ulteriori informazioni
Schede tecniche (TI) e brochure in PDF sono disponibili con dati dettagliati di prodotto e configurazione.

Specifiche tecniche

• Modello: UTR30
• Principio di misura: Time-of-Flight (ToF)
• Frequenza/tecnologia: FMCW, 80 GHz
• Campo di misura: 0–35 m
• Accuratezza: ±2 mm (liquidi) / ±10 mm (solidi)
• Angolo del fascio: 8°
• Temperatura di esercizio: -40 °C … 85 °C
• Tensione di alimentazione: Digitale 1,8 … 3,3 V; Analogica 3,5 … 5,5 V
• Interfacce: UART (invertito, 230 kBaud), RS422 (M12)
• Mezzo: Solidi & liquidi (DK > 1,9)
