Sensore di livello radar FMCW USR30

per solidiper liquidicon uscita digitale

Descrizione del prodotto

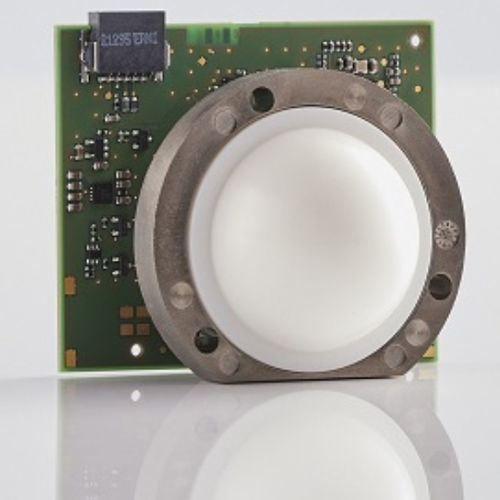

Il USR30 è la più piccola versione della nuova famiglia di sensori radar progettata per applicazioni OEM personalizzate. Offre le funzionalità complete dell’UTR30 senza involucro e senza connettore elettrico definito. Il segnale è fornito in uscita digitale (UART) e può essere elaborato e integrato nell’applicazione. Il modulo può essere configurato per il mezzo target e le condizioni di misura.

Vantaggi

• Misurazione precisa con metodo Time-of-Flight (ToF): misurazione continua e senza contatto fino a 35 m per serbatoi e silos, e misura del livello in acque libere.
• Parametrizzazione flessibile: impostazioni adattabili per mezzo (solido/liquido), vuoto/pieno, distanza zona cieca e sensibilità (bassa/media/alta) secondo l’applicazione cliente.

Tecnologia

• Metodo di misura Time-of-Flight (ToF)
• Radar FMCW, 80 GHz

Sicurezza e conformità

• Conforme a ETSI EN 302 729
• Omologazioni radio in campo aperto a livello di componente (FCC, ISED)
• Conforme a RoHS e REACH

Informazioni aggiuntive
Ulteriori dettagli tecnici e una brochure prodotto sono disponibili nella pagina prodotto.

Specifiche tecniche

• Intervallo di misura: 0–35 m
• Precisione: ±2 mm (liquidi), ±10 mm (solidi)
• Angolo di emissione: 8°
• Temperatura di esercizio: -40°C … 85°C
• Mezzi applicabili: solidi e liquidi con costante dielettrica (DK) > 1,9
• Alimentazione: sezione digitale 1,8 … 3,3 V (MCU); sezione analogica/RF 3,5 … 5,5 V
• Uscita: UART digitale (8N1 inverted, 230 kBaud)
• Parametri configurabili: mezzo (solido/liquido), vuoto/pieno, distanza zona cieca, sensibilità
• Tecnologia: Time-of-Flight (ToF), Radar FMCW 80 GHz
• Sicurezza e omologazioni: ETSI EN 302 729, FCC/ISED (livello componente), RoHS/REACH
