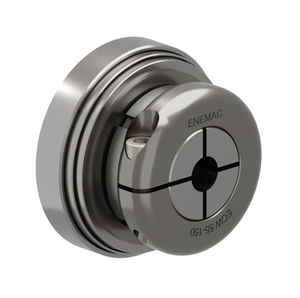

Giunto flessibile ECV

in acciaio inossidabilecon anello d'arrestoper sanitari

Panoramica
Gli accoppiamenti in acciaio inossidabile ENEMAC soddisfano i rigorosi requisiti igienici della produzione alimentare e farmaceutica e sono adatti anche per la tecnologia medica e le camere bianche. Vengono prodotti in acciai inossidabili A2 e A4. Sono disponibili file CAD e schede tecniche per ogni tipo.

Accoppiamenti di sicurezza – Per trasmissioni dirette

• ECWB | Con soffietto metallico e mozzi a ganascia: Coppia nominale (TA): 5 Nm - 900 Nm; Diametri di foro (ØD1): 8 mm - 62 mm; Diametri di foro (ØD2): 10 mm - 65 mm; Caratteristiche: senza gioco, elevata rigidità torsionale.
• ECWD | Con inserto elastomerico e mozzi a ganascia: Coppia nominale (TA): 5 Nm - 900 Nm; Diametri di foro (ØD1): 8 mm - 70 mm; Diametri di foro (ØD2): 10 mm - 65 mm; Caratteristiche: innestabile, smorzamento delle vibrazioni.

Accoppiamenti di sicurezza – Per trasmissioni indirette

• ECW | Con cuscinetto a sfere integrato: Coppia nominale (TA): 5 Nm - 900 Nm; Diametro di foro (ØD): 10 mm - 65 mm; Collegamento al albero: mozzo con anello di serraggio; Caratteristiche: per elevate forze radiali.

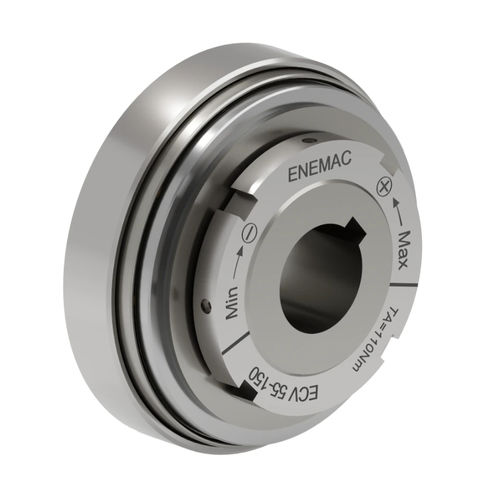

• ECV | Con cuscinetto a sfere integrato: Coppia nominale (TA): 5 Nm - 900 Nm; Diametro di foro (ØD): 8 mm - 58 mm; Collegamento al albero: scanalatura per chiavetta; Caratteristiche: per elevate forze radiali.
• ECE_ES | Design compatto per spazi ridotti: Coppia nominale (TA): 2 Nm - 900 Nm; Diametro di foro (ØD): 10 mm - 50 mm; Collegamento al albero: scanalatura per chiavetta; Caratteristiche: per montaggi flangiati in impianti sensibili all'igiene.
• ECG_ES | Con zona di cuscinetto scorrevole stretta: Coppia nominale (TA): 2 Nm - 900 Nm; Diametro di foro (ØD): 10 mm - 50 mm; Collegamento al albero: scanalatura per chiavetta; Caratteristiche: per trasmissioni a catena o cinghia dentata in impianti sensibili all'igiene.
• ECI_ES | Con zona di cuscinetto scorrevole larga: Coppia nominale (TA): 2 Nm - 900 Nm; Diametro di foro (ØD): 10 mm - 50 mm; Collegamento al albero: scanalatura per chiavetta; Caratteristiche: per trasmissioni a cinghia dentata in impianti sensibili all'igiene.
• ECR | Versione incapsulata: Coppia nominale (TA): 15 Nm - 350 Nm; Diametro di foro (ØD): 16 mm - 42 mm; Collegamento al albero: scanalatura per chiavetta; Caratteristiche: per trasmissioni a catena o cinghia dentata in impianti sensibili all'igiene.
• ECS_ES | Opzionale con pignone: Coppia nominale (TA): 1 Nm - 950 Nm; Diametro di foro (ØD): 6 mm - 8 mm; Collegamento al albero: scanalatura per chiavetta; Caratteristiche: frizione a slittamento per trasmissioni semplici a catena o cinghia dentata.

Accoppiamenti albero – Accoppiamenti elastomerici

• EWJ | Smorzante delle vibrazioni, per impieghi sensibili all'igiene: Coppia nominale (TA): 6 Nm - 650 Nm; Diametri di foro (ØD1/ØD2): 6 mm - 70 mm; Collegamento al albero: mozzo a ganascia; vel. max. (n): 29000 1/min.

Accoppiamenti albero – Accoppiamenti a lamelle

• EWZK_ES | Per applicazioni pesanti all'aperto: Coppia nominale (TA): 40 Nm - 7000 Nm; Diametri di foro (ØD1/ØD2): 10 mm - 110 mm; Collegamento al albero: scanalatura per chiavetta; vel. max. (n): 14500 1/min.

Accoppiamenti albero – Accoppiamenti a soffietto metallico

• EWC | Serie standard per impieghi sensibili all'igiene: Coppia nominale (TA): 1.5 Nm - 1000 Nm; Diametri di foro (ØD1/ØD2): 3 mm - 90 mm; Collegamento al albero: mozzo a ganascia; vel. max. (n): 23000 1/min.
• EWR | Montaggio semplice in aree igieniche: Coppia nominale (TA): 10 Nm - 1200 Nm; Diametri di foro (ØD1/ØD2): 7 mm - 85 mm; Collegamento al albero: mozzo a mezza conchiglia; vel. max. (n): 28000 1/min.

Accoppiamenti distanziatori

• EWLC | Con lunghezza variabile: Coppia nominale (TA): 10 Nm - 1200 Nm; Diametri di foro (ØD1/ØD2): 7 mm - 85 mm; Collegamento al albero: mozzo a mezza conchiglia; Lunghezza: 92 mm - 3000 mm.

Nota
Sono disponibili file CAD e schede tecniche per ogni tipo. I prodotti sono progettati per ambienti sensibili all'igiene (industria alimentare, farmaceutica, medicale e camere bianche).

Specifiche tecniche

• Materiali: acciai inossidabili A2 e A4 (Hygienic Design).
• Settori applicativi: industria alimentare, industria farmaceutica, tecnologia medica e camere bianche, ingegneria meccanica e impiantistica.
• Documentazione disponibile: modelli CAD e schede tecniche per ogni tipo.
• Classi di prodotto nella pagina: accoppiamenti di sicurezza (diretti/indiretti), accoppiamenti albero (elastomero, lamella, soffietto metallico), accoppiamenti distanziatori.
