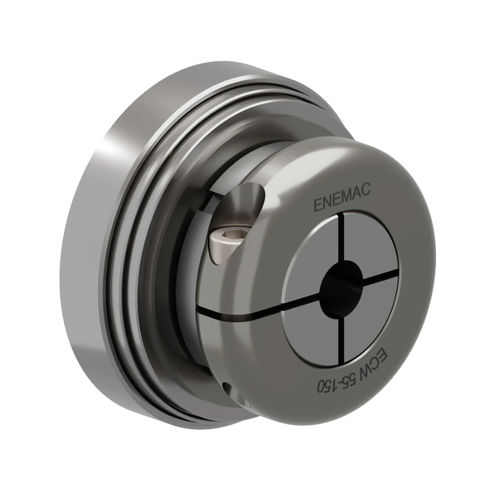

Giunto flessibile ECW

in acciaio inossidabileper sanitariper alimenti

Panoramica del prodotto
I giunti in acciaio inox ENEMAC sono realizzati in Hygienic Design con acciai inossidabili A2 e A4 e soddisfano i rigorosi requisiti igienici per l'industria alimentare, farmaceutica e medico-tecnica, nonché per le camere bianche. La gamma include giunti di sicurezza, giunti sull'albero, giunti a lamelle, giunti a soffietto metallici e giunti a distanza progettati per ambienti sensibili all'igiene.

Giunti di sicurezza — per trasmissioni dirette

• ECWB | Con soffietto metallico e mozzi a serraggio
  • Coppia nominale (TA): 5 Nm - 900 Nm
  • Diametri foratura (ØD1): 8 mm - 62 mm
  • Diametri foratura (ØD2): 10 mm - 65 mm
  • Caratteristiche: senza gioco, elevata rigidità torsionale
• ECWD | Con collegamento in elastomero e mozzi a serraggio
  • Coppia nominale (TA): 5 Nm - 900 Nm
  • Diametri foratura (ØD1): 8 mm - 70 mm
  • Diametri foratura (ØD2): 10 mm - 65 mm
  • Caratteristiche: innestabile, smorzamento delle vibrazioni

Giunti di sicurezza — per trasmissioni indirette

• ECW | Con cuscinetto a sfere integrato
  • Coppia nominale (TA): 5 Nm - 900 Nm
  • Diametro foratura (ØD): 10 mm - 65 mm
  • Collegamento albero: mozzo con anello di serraggio
  • Caratteristiche: per elevate forze di supporto

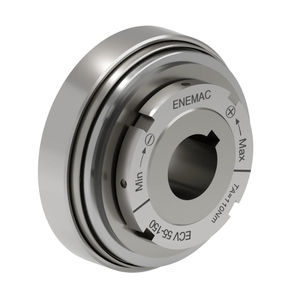

• ECV | Con cuscinetto a sfere integrato
  • Coppia nominale (TA): 5 Nm - 900 Nm
  • Diametro foratura (ØD): 8 mm - 58 mm
  • Collegamento albero: scanalatura per chiavetta
  • Caratteristiche: per alte forze sui cuscinetti
• ECE_ES | Costruzione compatta per spazi ridotti
  • Coppia nominale (TA): 2 Nm - 900 Nm
  • Diametro foratura (ØD): 10 mm - 50 mm
  • Collegamento albero: scanalatura per chiavetta
  • Caratteristiche: per installazioni a flangia in impianti sensibili all'igiene
• ECG_ES | Zona di cuscinetto scorrevole stretta
  • Coppia nominale (TA): 2 Nm - 900 Nm
  • Diametro foratura (ØD): 10 mm - 50 mm
  • Collegamento albero: scanalatura per chiavetta
  • Caratteristiche: per trasmissioni a catena o cinghia dentata in impianti igienici
• ECI_ES | Zona di cuscinetto scorrevole larga
  • Coppia nominale (TA): 2 Nm - 900 Nm
  • Diametro foratura (ØD): 10 mm - 50 mm
  • Collegamento albero: scanalatura per chiavetta
  • Caratteristiche: per trasmissioni a cinghia dentata in impianti igienici
• ECR | Esecuzione incapsulata
  • Coppia nominale (TA): 15 Nm - 350 Nm
  • Diametro foratura (ØD): 16 mm - 42 mm
  • Collegamento albero: scanalatura per chiavetta
  • Caratteristiche: per trasmissioni a catena o cinghia dentata in impianti sensibili all'igiene
• ECS_ES | Opzionale con pignone (frizione a slittamento)
  • Coppia nominale (TA): 1 Nm - 950 Nm
  • Diametri foratura (ØD): 6 mm - 8 mm
  • Collegamento albero: scanalatura per chiavetta
  • Caratteristiche: frizione a slittamento per trasmissioni semplici a catena o cinghia dentata

Giunti d'albero

• EWJ | Giunti elastomerici — smorzamento delle vibrazioni, per impieghi sensibili all'igiene
  • Coppia nominale (TA): 6 Nm - 650 Nm
  • Diametri foratura (ØD1/ØD2): 6 mm - 70 mm
  • Collegamento albero: mozzo a serraggio
  • Velocità max. (n): 29000 1/min

Giunti a lamelle

• EWZK_ES | Per applicazioni pesanti all'aperto
  • Coppia nominale (TA): 40 Nm - 7000 Nm
  • Diametri foratura (ØD1/ØD2): 10 mm - 110 mm
  • Collegamento albero: scanalatura per chiavetta
  • Velocità max. (n): 14500 1/min

Giunti a soffietto metallici

• EWC | Serie standard per impieghi sensibili all'igiene
  • Coppia nominale (TA): 1,5 Nm - 1000 Nm
  • Diametri foratura (ØD1/ØD2): 3 mm - 90 mm
  • Collegamento albero: mozzo a serraggio
  • Velocità max. (n): 23000 1/min
• EWR | Montaggio semplice in aree igieniche
  • Coppia nominale (TA): 10 Nm - 1200 Nm
  • Diametri foratura (ØD1/ØD2): 7 mm - 85 mm
  • Collegamento albero: mozzo a mezza conchiglia
  • Velocità max. (n): 28000 1/min

Giunti a distanza

• EWLC | Con lunghezza variabile fino a 3 m
  • Coppia nominale (TA): 10 Nm - 1200 Nm
  • Diametri foratura (ØD1/ØD2): 7 mm - 85 mm
  • Collegamento albero: mozzo a mezza conchiglia
  • Intervallo di lunghezze: 92 mm - 3000 mm

Specifiche tecniche

• Materiali: acciaio inox A2 e A4 (Hygienic Design)
• Applicazioni: produzione alimentare, industria farmaceutica, tecnologia medica, camere bianche
• Famiglie di prodotto: giunti di sicurezza (diretti/indiretti), giunti d'albero, giunti a lamelle, giunti a soffietto metallici, giunti a distanza
• Intervalli di coppia nominale: da 1 Nm a 7000 Nm (a seconda del tipo)
• Intervalli di diametri foratura: da 3 mm a 110 mm (a seconda del tipo)
• Collegamenti albero: mozzo a serraggio, mozzo con anello di serraggio, scanalatura per chiavetta, mozzo a mezza conchiglia
• Velocità massime (a seconda del tipo): es. EWJ 29000 1/min, EWC 23000 1/min, EWZK_ES 14500 1/min, EWR 28000 1/min
• Intervallo lunghezze giunti a distanza: fino a 3000 mm
• Caratteristiche: senza gioco, elevata rigidità torsionale, smorzamento delle vibrazioni, opzioni innestabili, versioni incapsulate, soluzioni compatte per spazi ristretti, varianti a frizione
