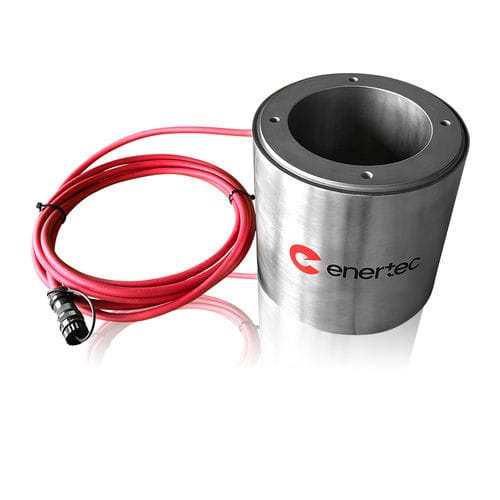

Cella di carico per ponte estensimetrico LD series

1 mV/Vad alta capacitàin acciaio inossidabile

Enertec Engineering AG è un produttore leader e altamente innovativo di celle di carico con un'ampia gamma di trasduttori di forza. Enertec Engineering offre un'ampia gamma di celle di carico per ancoraggi, adatte anche per le prove di ancoraggio. Per l'automonitoraggio dei trefoli di precompressione, sono necessari sensori di forza con una capacità molto elevata e il minor peso possibile. Questo è l'unico modo per controllare i tendini di precompressione in loco con uno sforzo ragionevole. Per questa applicazione, offriamo celle di carico cilindriche con forze nominali di 8.000 e 10.000 kN. Le celle di carico sono costituite da un solido cilindro in acciaio inox dotato di estensimetri con compensazione della temperatura. Il sensore è progettato per l'uso in condizioni difficili: esente da manutenzione, protetto dalla polvere e dall'acqua secondo lo standard IP 68, può essere utilizzato in un'ampia gamma di temperature. I sensori di forza sono progettati per misurare carichi di pressione. Sono disponibili versioni speciali su richiesta. Sono disponibili diversi segnali di uscita. Per esigenze particolari, i sensori possono essere dotati di due ponti interi separati in versione ridondante. Applicazione Test di tendini di precompressione (fili, trefoli, aste) Misurazione delle forze fragili nelle puntellature di scavo Misurazione della forza di palificazione durante le prove di carico su pali Caratteristiche Celle di carico da 8.000 e 10.000 kN di carico nominale Ottima linearità Molti segnali di uscita selezionabili Elemento elastico in acciaio inox Pressacavo o connessione a spina in acciaio inox a tenuta stagna Possibilità di ponte intero ridondante Esecuzioni speciali su richiesta Segnali di uscita possibili 0-3 V 0-10 V, -10 a 10 V 4-20 mA SDI-12
