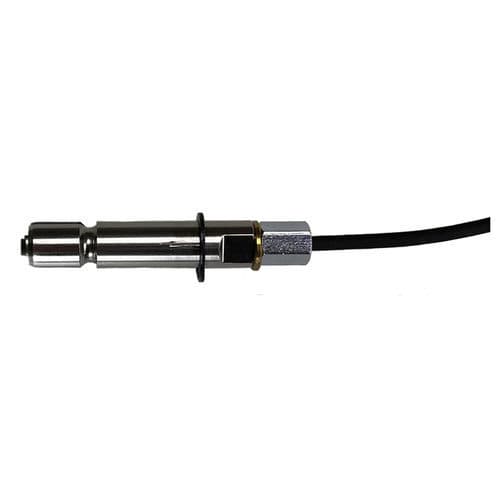

Trasduttore per ponte estensimetrico QMS

ModbusRS-4854-20 mA

Questo dispositivo viene utilizzato per misurare le deformazioni nei rivestimenti delle gallerie, nei puntoni d'acciaio e nelle barre di rinforzo di pali, colonne, pareti e simili. Il sensore di misura trasversale QMS è un trasduttore basato su estensimetri di profondità da inserire nei fori per la misurazione indiretta della forza nelle strutture di macchine, utensili e sistemi. La parte anteriore del sensore è sensibile alla forza in direzione trasversale. Il sensore richiede un foro di 10 mm di diametro per il montaggio. Il dispositivo di fissaggio integrato consente di pretensionare il sensore nel foro di montaggio. Le forze di trazione e compressione della struttura possono essere registrate in qualsiasi direzione. La catena di misura deve essere calibrata con misure comparative dopo l'installazione Applicazioni Monitoraggio industriale delle forze della macchina Monitoraggio degli utensili Monitoraggio delle forze di colonna nelle costruzioni in acciaio Monitoraggio del personale malato Caratteristiche Misurazione indiretta della forza in tutte le strutture in acciaio Può misurare forze di compressione e di trazione grazie al precarico Non richiede costosi strumenti speciali per il montaggio e lo smontaggio Può essere fissato a qualsiasi profondità e in qualsiasi direzione nel foro di montaggio Disponibile con diversi segnali di uscita e amplificatori Segnali di uscita possibili mV/V -da 10 a +10 V iOLink LVDS Secondo livello di amplificazione selezionabile L'amplificazione può essere modificata con un fattore regolabile tramite il software o un pin digitale. Ciò significa che è possibile effettuare misure con segnali di ingresso di livello molto diverso con un'elevata risoluzione. L'amplificazione può essere regolata con un fattore compreso tra 1 e 100.
