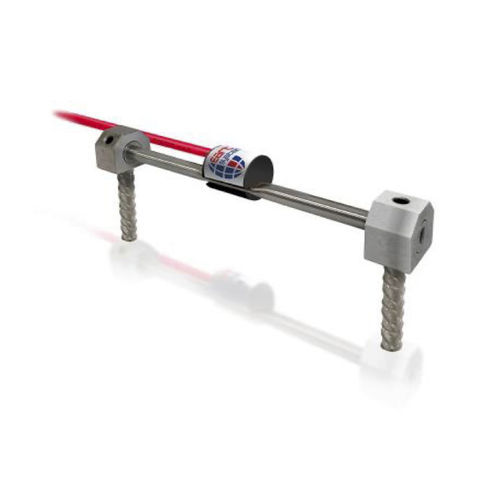

Estensimetro per ponte estensimetrico SG-01

a corda vibrante

Questo dispositivo viene utilizzato per misurare le deformazioni nei rivestimenti delle gallerie, nei puntoni d'acciaio e nelle barre di rinforzo di pali, colonne, pareti e simili. L'estensimetro a filo vibrante viene spesso utilizzato per misurare la deformazione delle strutture metalliche a cui è fissato. Anche la deformazione dei componenti in calcestruzzo può essere misurata con trasduttori inseriti nel calcestruzzo. Questo strumento garantisce precisione e stabilità a lungo termine. Grazie al segnale di frequenza, non è influenzato dalla lunghezza del cavo o dalle interferenze elettromagnetiche. Nel dispositivo è incorporato un termistore per la misurazione della temperatura. L'estensimetro a filo vibrante funziona come segue: Un filo d'acciaio è teso tra due blocchi di montaggio fissati alla superficie da misurare o inseriti nel calcestruzzo. Qualsiasi deformazione di questi blocchi modifica la tensione nel filo d'acciaio e quindi la frequenza di risonanza. Una bobina elettromagnetica interna misura la frequenza di risonanza e quindi la tensione del filo. Applicazione Monitoraggio di strutture in acciaio e supporti ad arco Monitoraggio di condutture Ponti e viadotti Monitoraggio di dighe a gravità e ad arco Misurazione dei rivestimenti delle gallerie Strutture in calcestruzzo, travi e colonne Misurazione della forza di palificazione Misurazione nel calcestruzzo massivo Caratteristiche Utilizzo affidabile a lungo termine Sensore di temperatura incorporato Impermeabile Valori di misura accurati anche con cavi di lunghezza elevata Struttura robusta n Può essere installato nel calcestruzzo
