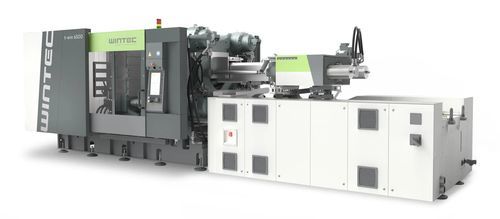

Pressa ad iniezione orizzontale t-win

servoidraulicaper cicli di produzione rapidia due piatti

Panoramica
Il WINTEC t‑win è una macchina per stampaggio a iniezione economica a doppia piastra con azionamento servo‑idraulico, progettata per produzioni near‑standard ad alto volume. Offre ingombro compatto, funzionamento a risparmio energetico e alta disponibilità per una vasta gamma di applicazioni, dai prodotti per la casa ai componenti automobilistici. Forze di chiusura approssimative da 4,500 kN a 40,000 kN.

Caratteristiche principali

• Progettazione a doppia piastra per alta rigidità e ridotto ingombro
• Guide lineari precise e bloccaggio sincronizzato per un supporto stabile dello stampo
• Pressino a corsa corta e barre guida esposte per cambi utensile rapidi e manutenzione semplificata
• Layout macchina compatto ottimizzato per celle di produzione che risparmiano spazio
• Concetto di azionamento servo‑idraulico (servowin) per funzionamento efficiente e alta produttività

Unità di chiusura / progettazione meccanica
L'unità di chiusura è costituita da due piastre con guide lineari di precisione e bloccaggio sincronizzato per garantire stabilità durante cicli veloci. Il pressino a corsa corta e le barre guida esposte semplificano la manutenzione e riducono i tempi di cambio stampo.

Unità di iniezione e azionamento
Unità di iniezione potenti abbinate al concetto di azionamento servowin offrono un equilibrio tra prestazioni e flessibilità per diversi pesi di iniezione e requisiti di tempo ciclo. Il design compatto dell'unità di iniezione supporta rapidi set‑up e produzione efficiente.

Controllo e assistenza digitale
L'unità di controllo C3, intuitiva, fornisce funzionalità e‑move, assistenti digitali e funzioni estendibili per semplificare l'operatività e garantire risultati riproducibili in produzione di serie.

Applicazioni — esempi

• Componenti automobilistici: produzione in serie di parti interne/esterne, adatta a processi come il foaming fisico con attenzione alla qualità e al costo per pezzo.
• Scocche per batterie: esempio t‑win 5500 — forza di chiusura ~5,500 kN, peso di iniezione ~970 g, tempo ciclo esempio ~75 s (dati di test applicativo).
• Elementi decorativi e packaging: t‑win 4500 compatto configurato per movimenti rapidi e breve costruzione della chiusura per ridurre i tempi di ciclo per contenitori decorativi.
• Elementi tecnici e raccordi: layout multi‑cavità e cicli brevi per alta produttività di parti da piccole a medie.

Marca / Concetto
WINTEC, marchio del gruppo ENGEL (fondato a Changzhou nel 2014), si concentra su macchine e servizi affidabili per il segmento commodity. Le macchine WINTEC sono sviluppate con collaborazione di team di ingegneria globali, con principi di ingegneria austriaci volti a bilanciare prestazioni e costi.

Specifiche tecniche

• Tipo macchina: Two‑Platen
• Tipo di azionamento: Servo‑Hydraulic (servowin)
• Forza di chiusura (intervallo): approx. 4,500 kN a 40,000 kN
• Unità di controllo: C3 (operazione intuitiva, e‑move, assistenti digitali)
• Unità di chiusura: due piastre, guide lineari precise, pressino a corsa corta, bloccaggio sincronizzato, barre guida esposte
• Unità di iniezione / azionamento: unità di iniezione idraulica con servowin per funzionamento efficiente
• Applicazioni target: produzione near‑standard ad alto volume — beni per la casa, parti tecniche, packaging, componenti automobilistici
