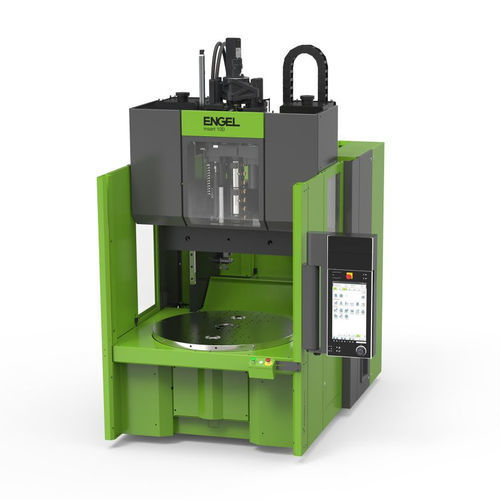

Pressa ad iniezione verticale insert

servoidraulicaper CSLper metallo

Panoramica
La serie insert di ENGEL è una famiglia di presse a iniezione verticali progettata per il sovrastampaggio di inserti. Il concetto macchina è configurabile in base alle esigenze produttive: unità d'iniezione verticale o orizzontale, stazione singola, tavola traslante o tavola rotante, opzioni multicolore e ampia integrazione di automazione. Il progetto garantisce accesso ergonomico allo stampo, elevate prestazioni di iniezione e opzioni per un controllo preciso della temperatura dello stampo.

Funzioni principali e vantaggi

• Tipo di macchina: pressa a iniezione verticale (serie insert).
• Azionamento: servo-idraulico con opzione ecodrive per migliorare l'efficienza energetica e ridurre emissioni di calore/rumore.
• Unità di chiusura: unità di chiusura verticale progettata per una distribuzione uniforme della forza e alto parallelismo delle piastre; adatta per stampi multi-cavità.
• Unità d'iniezione: possibile installazione verticale o orizzontale; raffreddamento avanzato del cilindro e geometrie vite ottimizzate per plastificazione e iniezione affidabili.
• Accesso stampo e movimentazione: altezza di lavoro ergonomica e ampio accesso per la movimentazione degli inserti; disponibile in versione stazione singola, tavola traslante o tavola rotante.
• Automazione: integrazione completa di robot e periferiche tramite il controllo CC300 per il controllo centralizzato della macchina e dell'automazione.
• Controllo temperatura stampo: tubazioni possibili dall'alto o dal basso per ottimizzare la gestione termica e ridurre scarti.
• Applicazioni: sovrastampaggio di inserti metallici, guarnizioni LSR, involucri per sensori, componenti per fuel cell (sovrastampaggio GDL), organo-sheets e parti tecniche stampate.

Punti di forza / Caratteristiche

• Concetto macchina configurabile con ampia scelta di opzioni (unità verticale/orizzontale, multicolore, tavola traslante/rotante, automazione speciale).
• Ridotto ingombro a pavimento nelle versioni con unità d'iniezione verticale.
• Produzione energeticamente efficiente con ecodrive (controllo pompa intelligente riduce le perdite e il consumo d'acqua di raffreddamento).
• Area stampo ergonomica che facilita la movimentazione manuale e le operazioni di manutenzione.
• Controllo CC300 integrato per logica operativa moderna e integrazione completa di robot/periferiche.
• Varianti di unità d'iniezione per garantire elevate prestazioni di iniezione e plastificazione.

Dimensioni disponibili / Dati

• Tipo macchina: Verticale.
• Azionamento: Servo-idraulico (ecodrive disponibile).
• Forza di chiusura: < 3.000 kN (a seconda del modello).
• Configurazioni disponibili: serie insert H e insert V (diverse taglie disponibili).

Specifiche tecniche

• Denominazione: insert (serie di presse verticali per sovrastampaggio di inserti).
• Controllo: CC300 (controllo macchina integrato, integrazione robot e periferiche).
• Concetto di azionamento: servo-idraulico; ecodrive disponibile.
• Unità d'iniezione: installabile verticalmente o orizzontalmente; raffreddamento avanzato del cilindro; geometrie vite ottimizzate.
• Unità di chiusura: unità verticale con distribuzione uniforme della forza e alto parallelismo delle piastre.
• Gamma tipica di forza di chiusura: inferiore a 3.000 kN (dipende dal modello).
• Controllo termico stampo: tubazioni possibili dall'alto e dal basso per un controllo ottimale.
• Integrazione automazione: semplice integrazione di robot e sistemi automatizzati; periferiche controllate tramite la macchina.
• Opzioni layout: stazione singola, tavola traslante, tavola rotante.
• Applicazioni tipiche: sovrastampaggio di inserti, guarnizioni LSR, involucri sensori, componenti GDL per fuel cell, stampaggio di organo-sheets.
