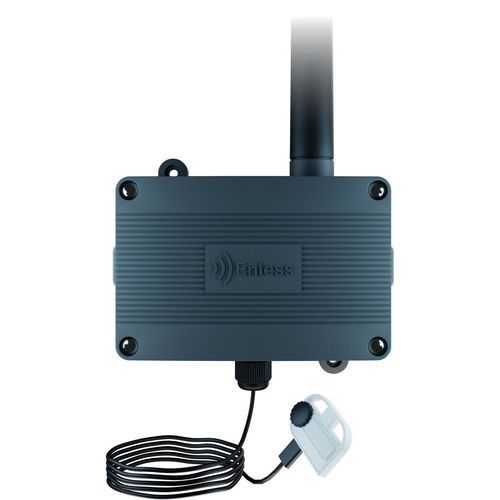

Sensore ottico di consumo di energia TX PULSE LED 600-038

di luceper rilevamentoper montaggio in superficie

Panoramica Progettato per la lettura remota dei contatori, questo sensore LoRaWAN si fissa sul LED dei contatori elettrici. Ogni lampo LED corrisponde a un valore di consumo; il sensore determina il consumo contando i lampeggi LED.

Caratteristiche principali

• Sensore ottico che conta i lampeggi LED sui contatori elettrici.
• 5 lampeggi = 1 impulso; il dispositivo trasmette periodicamente il conteggio degli impulsi via radio.
• Fissaggio non invasivo: testa di lettura ottica applicata al LED del contatore con la striscia adesiva fornita.
• Supporta tutti i tipi di lampeggi visibili (esclusi gli infrarossi).
• Durata del lampeggio supportata: 3 ms a 100 ms.
• Frequenza di trasmissione: 5 minuti di default (configurabile).
• Prestazioni radio: tecnologia LoRa per comunicazioni a lunga distanza (tip. >5 km in area aperta).
• Batteria agli ioni di litio 3,6 V tipo D sostituibile; durata molto lunga (fino a 15 anni a seconda delle impostazioni e dell'ambiente).
• Protezione involucro: IP65 / NEMA 4 per impiego in campo.

Lettura ottica La testa di lettura LED fornita si monta sul LED del contatore. Rileva e conta i lampeggi visibili emessi dal contatore e converte i lampeggi in impulsi (5 lampeggi = 1 impulso). Il sensore memorizza gli impulsi conteggiati e li trasmette periodicamente per la lettura remota, metodo non invasivo compatibile con contatori elettrici comuni.

Alimentazione e batteria

• Alimentazione: batteria al litio 3,6 V tipo D (sostituibile).
• Riferimento batteria di ricambio: BAT D 1000-031.
• Durata batteria: fino a 15 anni a seconda della frequenza di trasmissione e dell'ambiente.

Connettività e modalità

• Protocolli supportati: LoRaWAN e LoRa Easy.
• Modalità LoRaWAN: trasmette su reti LoRaWAN pubbliche o private. I dati possono essere decodificati e mappati in tabelle Modbus o oggetti BACnet per integrazione BMS.
• Modalità LoRa Easy: invia i dati ai ricevitori LoRa Easy (versioni Modbus, BACnet e HTTP). Un ricevitore può raccogliere dati da più sensori e inoltrarli come Modbus, BACnet o JSON/HTTP.
• Classe LoRaWAN: Classe A.

Modelli disponibili EU868 — Part Number: TX PULSE LED 600-038; US915 — Part Number: TX PULSE LED 600-138

Applicazioni / Utilizzi

• Lettura remota dei contatori elettrici (lettura ottica non invasiva dei LED).
• Integrazione nei sistemi di building management (BMS) tramite gateway LoRaWAN o ricevitori LoRa Easy.
• Installazioni che richiedono lunga autonomia della batteria e bassa manutenzione.

Specifiche

• Protocolli supportati: LoRaWAN & LoRa Easy.
• Versioni LoRaWAN: 1.0.2 e 1.0.4 (a seconda della variante).
• Classe LoRaWAN: Classe A.
• Frequenza radio: EU868 o US915 (a seconda del modello).
• Dimensioni: L 118 x H 79 x P 43 mm.
• Grado di protezione involucro: IP65 (NEMA 4).
• Sonda: testa di lettura LED ottica.
• Tipi di lampeggio supportati: tutti i lampeggi visibili (escluso IR).
• Durata del lampeggio: 3 ms – 100 ms.
• Frequenza di trasmissione: 5 min (default) — configurabile.
• Alimentazione: batteria 3,6 V tipo D — sostituibile.
• Durata batteria: fino a 15 anni.
• Batteria di ricambio: BAT D 1000-031.
• LED di stato: 3 spie.
• Certificazioni: modello EU — CE, UKCA, LoRaWAN; modello US — FCC, ISED, LoRaWAN.
